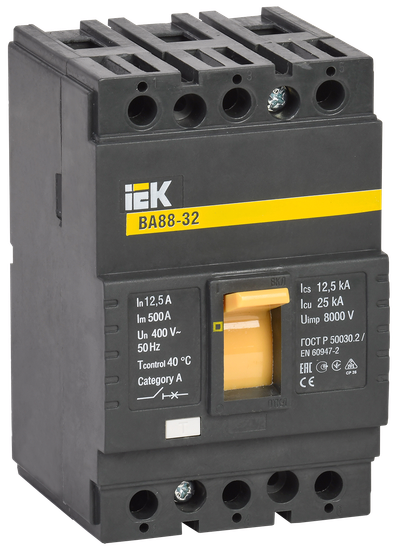

Выключатель автоматический ВА88-32 3Р 12,5А 25кА IEK

Выключатель автоматический ВА88-32 3Р 12,5А 25кА IEK
Артикул:

Основные характеристики

Номин ток, А12,5
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяТепловой, электромагнитный
Посмотреть все характеристики

Описание

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Простая самостоятельная установка дополнительных устройств:
  • - аварийный контакт;
  • - дополнительный контакт;
  • - независимый расцепитель;
  • - расцепитель минимального напряжения;
  • - привод ручной поворотный;
  • - электропривод;
  • - втычная панель;
  • - выдвижная панель.
  • Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
  • При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку.
Выключатель автоматический ВА88-32 3Р 12,5А 25кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А12,5
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяТепловой, электромагнитный
Номин раб напряжение, В400
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт75.0
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Частота сети, Гц50
Ширина, мм76.0
Высота, мм120.0
Глубина, мм92.0
Наличие электронного расцепителяНет
Тип элемента управленияТумблер
Конструкция прибораВстраиваемое устройство расширения
Номин импульсное выдерживаемое напряжение, кВ8
С расцеплением под напряжениемДа
Диап регул без заде сраб расцеп короткого замык, А-
Моторный привод - дополнительноДа
Подходит для монтажа на DIN-рейкуДа
Кол-во вспомогат норм замкнутых-НЗ конт0
Номин продолжительный ток Iu, А12,5
Диапазон уставки тока расцепления, А500
Номин напряжение, В400...400
Вид подключения главной электрич цепиПрочее
Номин раб наибольшая откл способность Ics, кА12,5
Климатическое исполнениеУХЛ3
Степень защиты - IPIP30
Кол-во вспомогат норм разомкнутых-НО конт0

Документация

Комплектация

  • Переходные шины;

  • Межфазные перегородки;

  • Комплект винтов для и наконечники крепления на панель;

  • Комплект для присоединения внешних проводов.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество120
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиКАРТОНГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060560709034606056070910
Вес брутто, кг0.918
Вес нетто, кг0.8719
Объем, м^30.0011040.02208
Длина, см14.846.2
Высота, см9.921.5
Ширина, см8.628.1
Способ нанесения информацииНа стикерНа стикер

Совместно применяемые изделия
