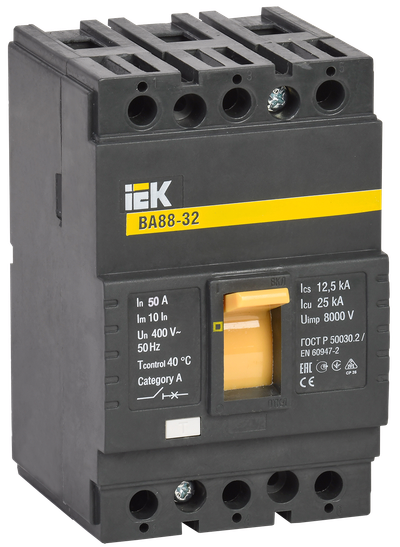

Выключатель автоматический ВА88-32 3Р 50А 25кА IEK

Выключатель автоматический ВА88-32 3Р 50А 25кА IEK
Артикул:

Основные характеристики

Номин ток, А50
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяТепловой, электромагнитный
Посмотреть все характеристики

Описание

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Простая самостоятельная установка дополнительных устройств:
  • - аварийный контакт;
  • - дополнительный контакт;
  • - независимый расцепитель;
  • - расцепитель минимального напряжения;
  • - привод ручной поворотный;
  • - электропривод;
  • - втычная панель;
  • - выдвижная панель.
  • Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
  • При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку.
Выключатель автоматический ВА88-32 3Р 50А 25кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А50
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяТепловой, электромагнитный
Номин раб напряжение, В400
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт75.0
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Частота сети, Гц50
Ширина, мм76.0
Высота, мм120.0
Глубина, мм92.0
Наличие электронного расцепителяНет
Номин раб наибольшая откл способность Ics, кА12,5
Кол-во вспомогат норм разомкнутых-НО конт0
Вид подключения главной электрич цепиПрочее
Тип элемента управленияТумблер
Диапазон уставки тока расцепления, А500
Номин продолжительный ток Iu, А50
Степень защиты - IPIP30
С расцеплением под напряжениемДа
Диап регул без заде сраб расцеп короткого замык, А-
Моторный привод - дополнительноДа
Номин импульсное выдерживаемое напряжение, кВ8
Кол-во вспомогат норм замкнутых-НЗ конт0
Подходит для монтажа на DIN-рейкуДа
Конструкция прибораВстраиваемое устройство расширения
Номин напряжение, В400...400
Климатическое исполнениеУХЛ3

Документация

Комплектация

  • Переходные шины;

  • Межфазные перегородки;

  • Комплект винтов для и наконечники крепления на панель;

  • Комплект для присоединения внешних проводов.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество120
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиКАРТОНГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060560261604606056026177
Вес брутто, кг0.97319.45
Вес нетто, кг0.8719
Объем, м^30.0014680.029363
Длина, см1445
Высота, см9.522.5
Ширина, см8.329
Способ нанесения информацииНа стикерНа стикер
