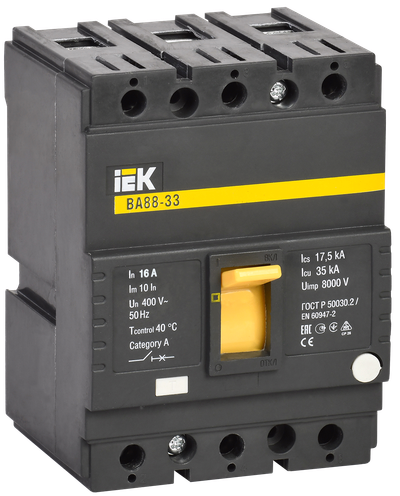

Выключатель автоматический ВА88-33 3Р 16А 35кА IEK

Выключатель автоматический ВА88-33 3Р 16А 35кА IEK
Артикул:

Основные характеристики

Номин ток, А16
Количество полюсов1Р+N
Номин откл способность Icu при 400 В 50 Гц, кА135
ИсполнениеСтационарное
Тип расцепителяEV000101
Посмотреть все характеристики

Описание

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Простая самостоятельная установка дополнительных устройств:
  • - аварийный контакт;
  • - дополнительный контакт;
  • - независимый расцепитель;
  • - расцепитель минимального напряжения;
  • - привод ручной поворотный;
  • - электропривод;
  • - втычная панель;
  • - выдвижная панель.
  • Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
  • При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку.
Выключатель автоматический ВА88-33 3Р 16А 35кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А16
Количество полюсов1Р+N
Номин откл способность Icu при 400 В 50 Гц, кА135
ИсполнениеСтационарное
Тип расцепителяEV000101
Номин раб напряжение, В250
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт1100.0
Кол-во вспомогат переключающих контактов6
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиБолтовое соединение
Частота сети, Гц50
Ширина, мм157
Высота, мм86
Глубина, мм7.8
Кол-во вспомогат норм разомкнутых-НО конт0
Номин продолжительный ток Iu, А5000
Степень защиты - IPIP20
Климатическое исполнениеIEK_V0000010
Диап регул без заде сраб расцеп короткого замык, А5000...80000
Номин импульсное выдерживаемое напряжение, кВ4
Наличие электронного расцепителяНет
Вид подключения главной электрич цепиПрочее
Подходит для монтажа на DIN-рейкуНет
Моторный привод - дополнительноДа
Кол-во вспомогат норм замкнутых-НЗ конт0
Тип элемента управленияТумблер
Диапазон уставки тока расцепления, А2000...5000
Номин раб наибольшая откл способность Ics, кА135
С расцеплением под напряжениемДа
Номин напряжение, В690...690
Конструкция прибораПрочее

Документация

Комплектация

  • Переходные шины;

  • Межфазные перегородки;

  • Комплект винтов для и наконечники крепления на панель;

  • Комплект для присоединения внешних проводов.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество116
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиКАРТОНГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060560709274606056070934
Вес брутто, кг1.07617.22
Вес нетто, кг1.00918.05
Объем, м^30.0014180.02268
Длина, см12.827
Высота, см1040
Ширина, см9.521
Способ нанесения информацииНа стикерНа стикер
