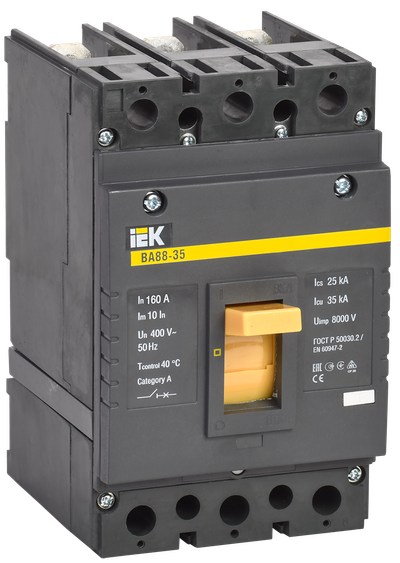

Выключатель автоматический ВА88-35 3Р 160А 35кА IEK

Выключатель автоматический ВА88-35 3Р 160А 35кА IEK
  • Выключатель автоматический ВА88-35 3Р 160А 35кА IEK0
  • Выключатель автоматический ВА88-35 3Р 160А 35кА IEK1
  • Выключатель автоматический ВА88-35 3Р 160А 35кА IEK2
  • Выключатель автоматический ВА88-35 3Р 160А 35кА IEK3
  • Выключатель автоматический ВА88-35 3Р 160А 35кА IEK4
  • Выключатель автоматический ВА88-35 3Р 160А 35кА IEK5
  • Выключатель автоматический ВА88-35 3Р 160А 35кА IEK6
  • Выключатель автоматический ВА88-35 3Р 160А 35кА IEK7
  • Выключатель автоматический ВА88-35 3Р 160А 35кА IEK8
  • Выключатель автоматический ВА88-35 3Р 160А 35кА IEK9
Артикул:

Основные характеристики

Номин ток, А160
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяТепловой, электромагнитный
Посмотреть все характеристики

Описание

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Простая самостоятельная установка дополнительных устройств:
  • - аварийный контакт;
  • - дополнительный контакт;
  • - независимый расцепитель;
  • - расцепитель минимального напряжения;
  • - привод ручной поворотный;
  • - электропривод;
  • - втычная панель;
  • - выдвижная панель.
  • Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
Выключатель автоматический ВА88-35 3Р 160А 35кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А160
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяТепловой, электромагнитный
Номин раб напряжение, В400
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт90.0
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Частота сети, Гц50
Ширина, мм105.0
Высота, мм170.0
Глубина, мм135.0
Диап регул без заде сраб расцеп короткого замык, А-
Диапазон уставки тока расцепления, А1600
Кол-во вспомогат норм замкнутых-НЗ конт0
Номин напряжение, В400...400
С расцеплением под напряжениемДа
Климатическое исполнениеУХЛ3
Наличие электронного расцепителяНет
Номин импульсное выдерживаемое напряжение, кВ8
Степень защиты - IPIP30
Тип элемента управленияТумблер
Конструкция прибораВстраиваемое устройство расширения
Вид подключения главной электрич цепиПрочее
Подходит для монтажа на DIN-рейкуНет
Номин раб наибольшая откл способность Ics, кА25
Моторный привод - дополнительноДа
Кол-во вспомогат норм разомкнутых-НО конт0
Номин продолжительный ток Iu, А160

Документация

Комплектация

  • Переходные шины;

  • Межфазные перегородки;

  • Комплект винтов для и наконечники крепления на панель;

  • Комплект для присоединения внешних проводов.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество16
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиКАРТОНГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060560516504606056052558
Вес брутто, кг2.97517.85
Вес нетто, кг2.69218.05
Объем, м^30.0061280.036765
Длина, см2145
Высота, см1719
Ширина, см1443
Способ нанесения информацииНа стикерНа стикер
