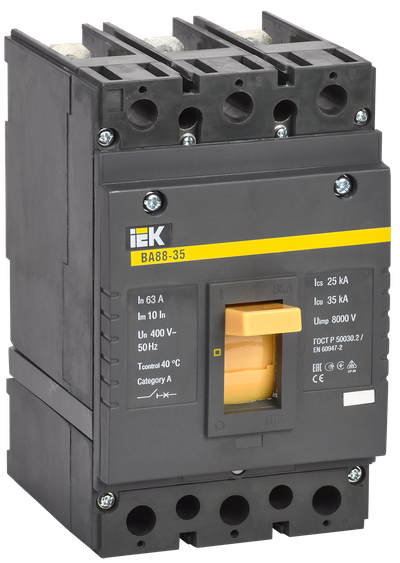

Выключатель автоматический ВА88-35 3Р 63А 35кА IEK

Выключатель автоматический ВА88-35 3Р 63А 35кА IEK
Артикул:

Основные характеристики

Номин ток, А63
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяТепловой, электромагнитный
Посмотреть все характеристики

Описание

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Простая самостоятельная установка дополнительных устройств:
  • - аварийный контакт;
  • - дополнительный контакт;
  • - независимый расцепитель;
  • - расцепитель минимального напряжения;
  • - привод ручной поворотный;
  • - электропривод;
  • - втычная панель;
  • - выдвижная панель.
  • Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
Выключатель автоматический ВА88-35 3Р 63А 35кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А63
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяТепловой, электромагнитный
Номин раб напряжение, В400
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт75.0
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Частота сети, Гц50
Ширина, мм105.0
Высота, мм170.0
Глубина, мм135.0
Тип элемента управленияТумблер
Вид подключения главной электрич цепиПрочее
Номин раб наибольшая откл способность Ics, кА25
Кол-во вспомогат норм разомкнутых-НО конт0
Степень защиты - IPIP30
Кол-во вспомогат норм замкнутых-НЗ конт0
Наличие электронного расцепителяНет
Моторный привод - дополнительноДа
Диапазон уставки тока расцепления, А630
Конструкция прибораВстраиваемое устройство расширения
Номин продолжительный ток Iu, А63
Диап регул без заде сраб расцеп короткого замык, А-
Подходит для монтажа на DIN-рейкуНет
Климатическое исполнениеУХЛ3
Номин напряжение, В400...400
Номин импульсное выдерживаемое напряжение, кВ8
С расцеплением под напряжениемДа

Документация

Комплектация

  • Переходные шины;

  • Межфазные перегородки;

  • Комплект винтов для и наконечники крепления на панель;

  • Комплект для присоединения внешних проводов.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество16
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиКАРТОНГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060561692324606056169249
Вес брутто, кг2.88317.3
Вес нетто, кг2.69218.05
Объем, м^30.0059680.035805
Длина, см2142
Высота, см1731
Ширина, см1427.5
Способ нанесения информацииНа стикерНа стикер
