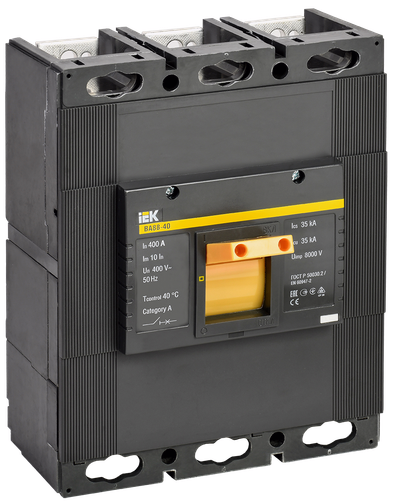

Выключатель автоматический ВА88-40 3Р 400А 35кА IEK

Выключатель автоматический ВА88-40 3Р 400А 35кА IEK
Артикул:

Основные характеристики

Номин ток, А400
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяТепловой, электромагнитный
Посмотреть все характеристики

Описание

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Простая самостоятельная установка дополнительных устройств:
  • - аварийный контакт;
  • - дополнительный контакт;
  • - независимый расцепитель;
  • - расцепитель минимального напряжения;
  • - привод ручной поворотный;
  • - электропривод;
  • - втычная панель;
  • - выдвижная панель.
  • Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
Выключатель автоматический ВА88-40 3Р 400А 35кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А400
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяТепловой, электромагнитный
Номин раб напряжение, В400
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт180.0
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Частота сети, Гц50
Ширина, мм210.0
Высота, мм268.0
Глубина, мм150.0
Номин импульсное выдерживаемое напряжение, кВ8
С расцеплением под напряжениемДа
Вид подключения главной электрич цепиПрочее
Диапазон уставки тока расцепления, А4000
Номин продолжительный ток Iu, А400
Наличие электронного расцепителяНет
Кол-во вспомогат норм разомкнутых-НО конт0
Кол-во вспомогат норм замкнутых-НЗ конт0
Конструкция прибораВстраиваемое устройство расширения
Диап регул без заде сраб расцеп короткого замык, А-
Номин раб наибольшая откл способность Ics, кА35
Тип элемента управленияТумблер
Подходит для монтажа на DIN-рейкуНет
Степень защиты - IPIP30
Климатическое исполнениеУХЛ3
Моторный привод - дополнительноДа
Номин напряжение, В400...400

Документация

Комплектация

  • Переходные шины;

  • Межфазные перегородки;

  • Комплект винтов для и наконечники крепления на панель;

  • Комплект для присоединения внешних проводов.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество12
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиКАРТОНГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060560711084606056071115
Вес брутто, кг9.86919.738
Вес нетто, кг9.26520.9
Объем, м^30.0200050.04001
Длина, см3156.8
Высота, см1820.3
Ширина, см2634.7
Способ нанесения информацииНа стикерНа стикер
