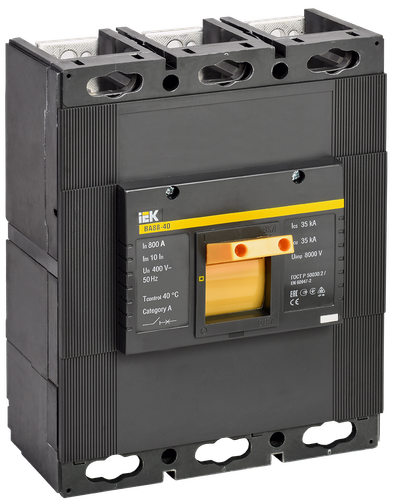

Выключатель автоматический ВА88-40 3Р 800А 35кА IEK

Выключатель автоматический ВА88-40 3Р 800А 35кА IEK
Артикул:

Основные характеристики

Номин ток, А800
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Посмотреть все характеристики

Описание

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Простая самостоятельная установка дополнительных устройств:
  • - аварийный контакт;
  • - дополнительный контакт;
  • - независимый расцепитель;
  • - расцепитель минимального напряжения;
  • - привод ручной поворотный;
  • - электропривод;
  • - втычная панель;
  • - выдвижная панель.
  • Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
Выключатель автоматический ВА88-40 3Р 800А 35кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А800
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Номин раб напряжение, В400
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт288.0
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Частота сети, Гц50
Ширина, мм210.0
Высота, мм268.0
Глубина, мм150.0
Подходит для монтажа на DIN-рейкуНет
Кол-во вспомогат норм разомкнутых-НО конт0
Номин импульсное выдерживаемое напряжение, кВ8
С расцеплением под напряжениемДа
Степень защиты - IPIP30
Вид подключения главной электрич цепиПрочее
Тип элемента управленияТумблер
Диапазон уставки тока расцепления, А8000
Диап регул без заде сраб расцеп короткого замык, А-
Наличие электронного расцепителяНет
Номин напряжение, В400...400
Номин раб наибольшая откл способность Ics, кА35
Кол-во вспомогат норм замкнутых-НЗ конт0
Климатическое исполнениеIEK_V0000009
Конструкция прибораВстраиваемое устройство расширения
Номин продолжительный ток Iu, А800
Моторный привод - дополнительноДа

Документация

Комплектация

  • Переходные шины;

  • Межфазные перегородки;

  • Комплект винтов для и наконечники крепления на панель;

  • Комплект для присоединения внешних проводов.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество12
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиКАРТОНГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060560265284606056026535
Вес брутто, кг10.76921.538
Вес нетто, кг9.0120.9
Объем, м^30.0194550.03891
Длина, см3156.1
Высота, см1820.4
Ширина, см2634
Способ нанесения информацииНа стикерНа стикер
