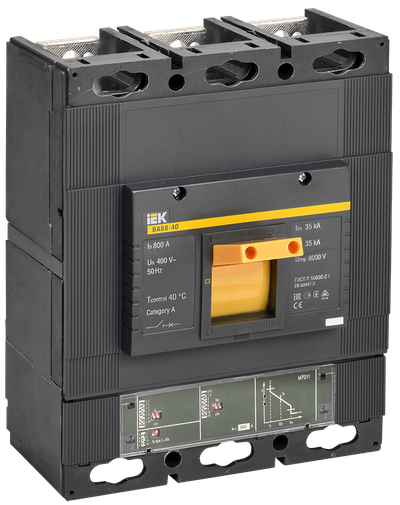

Выключатель автоматический ВА88-40 3Р 800А 35кА с электронным расцепителем MP 211 IEK

Выключатель автоматический ВА88-40 3Р 800А 35кА с электронным расцепителем MP 211 IEK
Артикул:

Основные характеристики

Номин ток, А800
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011

Описание

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.

Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме.

Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.

Преимущества

  • Простая самостоятельная установка дополнительных устройств:
  • - аварийный контакт;
  • - дополнительный контакт;
  • - независимый расцепитель;
  • - расцепитель минимального напряжения;
  • - привод ручной поворотный;
  • - электропривод;
  • - втычная панель;
  • - выдвижная панель.
  • Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
Выключатель автоматический ВА88-40 3Р 800А 35кА с электронным расцепителем MP 211 IEK

Особенности конструкции

Технические характеристики

Номин ток, А800
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Номин раб напряжение, В400
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт288.0
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Частота сети, Гц50
Ширина, мм210.0
Высота, мм268.0
Глубина, мм150.0
Диапазон уставки тока расцепления, А1600...9600
Диап регул без заде сраб расцеп короткого замык, А-
Конструкция прибораВстраиваемое устройство расширения
Номин раб наибольшая откл способность Ics, кА35
Климатическое исполнениеIEK_V0000009
С расцеплением под напряжениемДа
Кол-во вспомогат норм разомкнутых-НО конт0
Подходит для монтажа на DIN-рейкуНет
Номин напряжение, В400...400
Наличие электронного расцепителяДа
Вид подключения главной электрич цепиПрочее
Номин импульсное выдерживаемое напряжение, кВ8
Тип элемента управленияТумблер
Номин продолжительный ток Iu, А800
Моторный привод - дополнительноДа
Степень защиты - IPIP20
Кол-во вспомогат норм замкнутых-НЗ конт0

Документация

Комплектация

  • Переходные шины;

  • Межфазные перегородки;

  • Комплект винтов для и наконечники крепления на панель;

  • Комплект для присоединения внешних проводов.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество12
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиКАРТОНГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060560711774606056071184
Вес брутто, кг1122
Вес нетто, кг9.3520.9
Объем, м^30.01650.033
Длина, см3155
Высота, см1820
Ширина, см2630
Способ нанесения информацииНа стикерНа стикер
