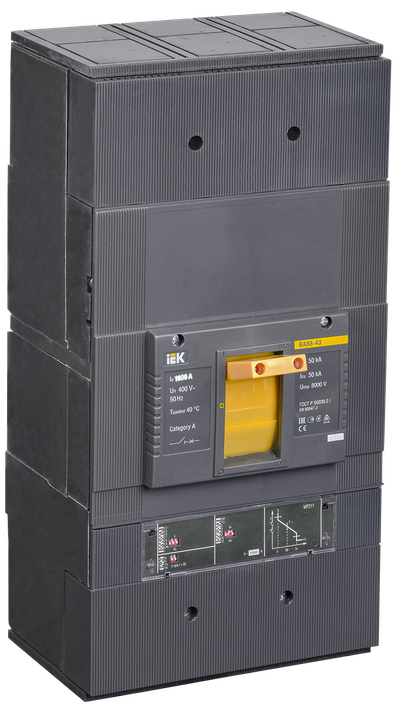

Выключатель автоматический ВА88-43 3Р 1600А 50кА c электронным расцепителем МР 211 IEK

Основные характеристики
Номин ток, А | 1600 |
Количество полюсов | 3 |
Номин откл способность Icu при 400 В 50 Гц, кА | 50 |
Исполнение | Стационарное |
Тип расцепителя | IEK_V0000011 |
Описание
Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.
Соответствуют требованиям ГОСТ Р 50030.2.
Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.
Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме.
Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Простая самостоятельная установка дополнительных устройств:
- - аварийный контакт;
- - дополнительный контакт;
- - независимый расцепитель;
- - расцепитель минимального напряжения;
- - привод ручной поворотный;
- - электропривод;
- - втычная панель;
- - выдвижная панель.
- Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.

Особенности конструкции
Технические характеристики
Номин ток, А | 1600 |
Количество полюсов | 3 |
Номин откл способность Icu при 400 В 50 Гц, кА | 50 |
Исполнение | Стационарное |
Тип расцепителя | IEK_V0000011 |
Номин раб напряжение, В | 400 |
Тип изделия/компонента | Выключатель автоматический в литом корпусе |
Потери энергии, Вт | 780.0 |
Кол-во вспомогат переключающих контактов | 0 |
Моторный привод встроенный | Нет |
Тип подключения силовой электрич цепи | Винтовое соединение |
Частота сети, Гц | 50 |
Ширина, мм | 210.0 |
Высота, мм | 420.0 |
Глубина, мм | 222.0 |
Номин напряжение, В | 400...400 |
Климатическое исполнение | IEK_V0000009 |
Подходит для монтажа на DIN-рейку | Нет |
Диапазон уставки тока расцепления, А | 3200...19200 |
Тип элемента управления | Тумблер |
Кол-во вспомогат норм разомкнутых-НО конт | 0 |
С расцеплением под напряжением | Да |
Диап регул без заде сраб расцеп короткого замык, А | - |
Степень защиты - IP | IP20 |
Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
Номин импульсное выдерживаемое напряжение, кВ | 8 |
Наличие электронного расцепителя | Да |
Конструкция прибора | Встраиваемое устройство расширения |
Номин раб наибольшая откл способность Ics, кА | 50 |
Номин продолжительный ток Iu, А | 1600 |
Моторный привод - дополнительно | Да |
Вид подключения главной электрич цепи | Прочее |
Документация
Сертификаты
Декларация ТР ЕАЭС (PDF, 819.35 KB)
Сертификат ТР ТС (PDF, 2.03 MB)
Сертификат ТР ТС (PDF, 358.11 KB)
Декларация ТР ЕАЭС (PDF, 2.32 MB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Декларация ТР ЕАЭС (PDF, 703.73 KB)
Сертификат ТР ТС (PDF, 669.04 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ЕАЭС (PDF, 1007.17 KB)
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Монтаж
Модели для проектировщиков
Комплектация
Переходные шины;
Межфазные перегородки;
Комплект винтов для и наконечники крепления на панель;
Комплект для присоединения внешних проводов.
Скачать изображение комплекта
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 1 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | КАРТОН | КАРТОН |
Штрихкод | 4606056100297 | 4606056100297 |
Вес брутто, кг | 21 | 21 |
Вес нетто, кг | 19.95 | 19.95 |
Объем, м^3 | 0.028877 | 0.028877 |
Длина, см | 46.5 | 46.5 |
Высота, см | 23 | 23 |
Ширина, см | 27 | 27 |
Способ нанесения информации | На стикер | На стикер |
