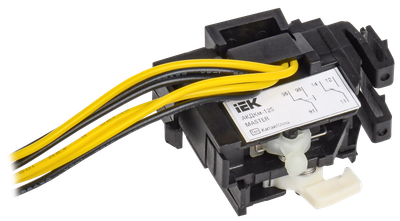

Контакт совмещенный АКДКм-125 (АКДКм-32) MASTER IEK
Артикул:
Основные характеристики
| Тип оборудования | Вспомогательный контакт/сигнальный контакт |
| Тип управляющего напряжения | Переменный (AC) |
| Количество переключающих контактов | 2 |
| Номин раб напряжение, В | 400 |
| Тип напряжения | Переменный (AC) |
Описание
Контакт совмещенный АКДКм MASTER IEK совмещает функции дополнительного и аварийного контактов. Сигнализирует о положении силовых контактов и о срабатывании выключателя в аварийном режиме, а также при срабатывании независимого расцепителя, расцепителя минимального напряжения и в случае нажатия на кнопку «Тест».
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Возможность самостоятельной установки.
- Монтаж без инструмента
Технические характеристики
| Тип оборудования | Вспомогательный контакт/сигнальный контакт |
| Тип управляющего напряжения | Переменный (AC) |
| Количество переключающих контактов | 2 |
| Номин раб напряжение, В | 400 |
| Тип напряжения | Переменный (AC) |
| Сторона присоединения к авт выкл | Левая |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Степень защиты - IP | IP20 |
| Монтажная ширина | 25 |
| Количество нормально открытых контактов | 0 |
| Количество нормально закрытых контактов | 0 |
| Тип подключения | Винтовое соединение |
| Прилагается при поставке | Нет |
| Количество переключающих контактов | 2 |
| Номин рабочий ток при DC 220 В для ДК, А | 0,15 |
| Диапазон раб напряжений, В | 400В |
| Глубина, мм | 25.0 |
| Макс ток главного устройства, А | 125 |
| Номин рабочий ток при AC 230 В для ДК, А | 0,3 |
| Тип монтажа | Прочее |
| Совместимость с авт выкл | ВА88-32 Master |
| Диапазон рабочих температур, °C | -40...60 |
| Количество сигнальных контактов | 1 |
| Номин коммутируем ток, А | 1 |
| Конструктивное исполнение | Втычной |
| Режим работы | Непрерывный |
| Макс поперечное сечение проводника, мм² | 0,2 |
| Устанавливается на устройство | Автоматический выключатель |
| Условный тепловой ток, А | 1 |
| Частота | 50/60 Гц |
| Номин рабочий ток при AC 400 В для АК, А | 0,3 |
| Номин рабочий ток при AC 400 В для ДК, А | 0,3 |
| С функцией авт тестирования тока утечки | Нет |
| Ширина, мм | 48.0 |
| Высота, мм | 38.0 |
| Номин рабочий ток при DC 220 В для АК, А | 0,15 |
| Номин рабочий ток при AC 230 В для АК, А | 0,3 |
| Диапазон рабочего напряжения, В AC | 400 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 10 | 90 | |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | |||
| Материал упаковки | |||
| Штрихкод | 4610084150391 | 4610084188608 | 4610084188615 |
| Вес брутто, кг | 0.049 | 0.49 | 4.41 |
| Вес нетто, кг | |||
| Объем, м^3 | 0.000302 | 0.00302 | 0.02718 |
| Длина, см | 18 | 18.7 | 53.3 |
| Высота, см | 1 | 8.3 | 26.3 |
| Ширина, см | 13 | 14.1 | 19.4 |
| Способ нанесения информации |
