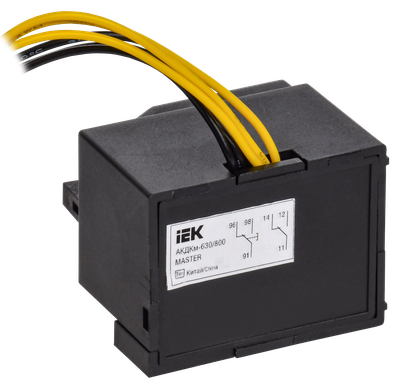

Контакт совмещенный АКДКм-630/800 (АКДКм-40) MASTER IEK
Артикул:
Основные характеристики
| Тип оборудования | Вспомогательный контакт/сигнальный контакт |
| Тип управляющего напряжения | Переменный (AC) |
| Количество переключающих контактов | 2 |
| Номин раб напряжение, В | 400 |
| Тип напряжения | EV000460 |
Описание
Контакт совмещенный АКДКм MASTER IEK совмещает функции дополнительного и аварийного контактов. Сигнализирует о положении силовых контактов и о срабатывании выключателя в аварийном режиме, а также при срабатывании независимого расцепителя, расцепителя минимального напряжения и в случае нажатия на кнопку «Тест».
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Возможность самостоятельной установки.
- Монтаж без инструмента
Технические характеристики
| Тип оборудования | Вспомогательный контакт/сигнальный контакт |
| Тип управляющего напряжения | Переменный (AC) |
| Количество переключающих контактов | 2 |
| Номин раб напряжение, В | 400 |
| Тип напряжения | EV000460 |
| Сторона присоединения к авт выкл | Левая |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Кол-во норм разомкнутых - НО контактов | 0 |
| С функцией авт тестирования тока утечки | Нет |
| Устанавливается на устройство | Автоматический выключатель |
| Тип монтажа | Прочее |
| Номин рабочий ток при DC 220 В для ДК, А | 0,2 |
| Тип подключения | Винтовое соединение |
| Номин рабочий ток при AC 400 В для АК, А | 1 |
| Количество нормально закрытых контактов | 0 |
| Ширина, мм | 50.0 |
| Количество переключающих контактов | 2 |
| Прилагается при поставке | Нет |
| Номин рабочий ток при AC 230 В для ДК, А | 1 |
| Режим работы | Непрерывный |
| Совместимость с авт выкл | ВА88-40 Master |
| Диапазон рабочих температур, °C | -40...60 |
| Глубина, мм | 40.0 |
| Количество сигнальных контактов | 1 |
| Номин рабочий ток при AC 230 В для АК, А | 1 |
| Макс поперечное сечение проводника, мм² | 0,2 |
| Номин коммутируем ток, А | 1 |
| Высота, мм | 50.0 |
| Количество нормально открытых контактов | 0 |
| Номин рабочий ток при AC 400 В для ДК, А | 1 |
| Конструктивное исполнение | Втычной |
| Степень защиты - IP | EV006405 |
| Номин рабочий ток при DC 220 В для АК, А | 0,2 |
| Частота | EV008015 |
| Диапазон раб напряжений, В | 400В |
| Макс ток главного устройства, А | 800 |
| Условный тепловой ток, А | 3 |
| Монтажная ширина | 40 |
| Диапазон рабочего напряжения, В AC | 400 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 6 | 54 | |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | |||
| Материал упаковки | |||
| Штрихкод | 4610084150575 | 4610084188721 | 4610084188738 |
| Вес брутто, кг | 0.083 | 0.498 | 4.482 |
| Вес нетто, кг | |||
| Объем, м^3 | 0.000499 | 0.002994 | 0.026946 |
| Длина, см | 18 | 19.1 | 53 |
| Высота, см | 1 | 8.1 | 25.3 |
| Ширина, см | 13 | 13.9 | 20.1 |
| Способ нанесения информации |
