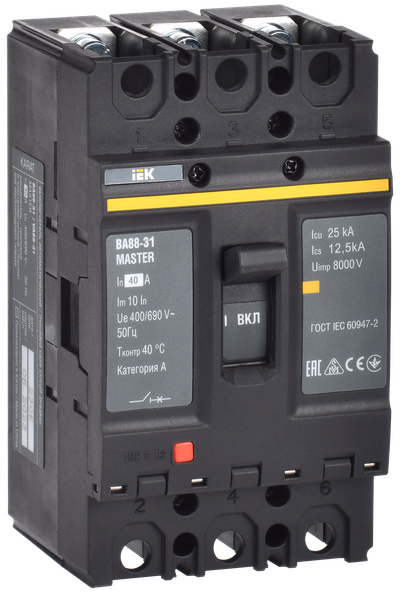

Выключатель автоматический ВА88-31 3Р 40А 25кА MASTER IEK
Артикул:
Основные характеристики
| Номин ток, А | 40 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 25 |
| Исполнение | Стационарное |
| Тип расцепителя | Тепловой, электромагнитный |
Описание
Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 6 типоразмерах, оснащены комбинированным расцепителем (тепловой и электромагнитный) на токи от 20 до 800 А. Рабочее напряжение до 690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Компактные размеры.
- Рабочее напряжение – до 690 В.
- Установка в любом положении (вертикально/горизонтально).
- Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
- Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
- Пополюсная настройка.
Технические характеристики
| Номин ток, А | 40 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 25 |
| Исполнение | Стационарное |
| Тип расцепителя | Тепловой, электромагнитный |
| Номин раб напряжение, В | 690 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Потери энергии, Вт | 75.0 |
| Температура эксплуатации, °C | -40...60 |
| Кол-во вспомогат переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Комплексная защита от замыканий на землю | Нет |
| Частота сети, Гц | 50...60 |
| Ширина, мм | 78.0 |
| Высота, мм | 235.0 |
| Глубина, мм | 87.0 |
| Вес, кг | 0.780 |
| Наличие электронного расцепителя | Нет |
| Подходит для монтажа на DIN-рейку | Нет |
| Моторный привод - дополнительно | Нет |
| Номин импульсное выдерживаемое напряжение, кВ | 8 |
| Степень защиты - IP | IP30 |
| Уставка электромагнитного расцепителя Im, А | 400 |
| Механич износостойкость без обслуживания, циклов | 8500 |
| Номин напряжение, В | 690 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| С расцеплением под напряжением | Да |
| Потребл мощность, ВА | 150 |
| Номин продолжительный ток Iu, А | 40 |
| Номин напряжение изоляции Ui, В | 690 |
| Конструкция прибора | Прочее |
| Номин раб наибольшая откл способность Ics, кА | 18,75 |
| Тип элемента управления | Прочее |
| Диапазон уставки тока расцепления, А | 40 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Диап регул без заде сраб расцеп короткого замык, А | 400 |
Документация
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 12 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084376012 | 4610084376029 |
| Вес брутто, кг | 0.926 | 11.109 |
| Вес нетто, кг | 0.7 | 8.4 |
| Объем, м^3 | 0.002127 | 0.025524 |
| Длина, см | 14.2 | 32.2 |
| Высота, см | 10.3 | 26.6 |
| Ширина, см | 8.5 | 29.8 |
| Способ нанесения информации | На стикер | На стикер |
