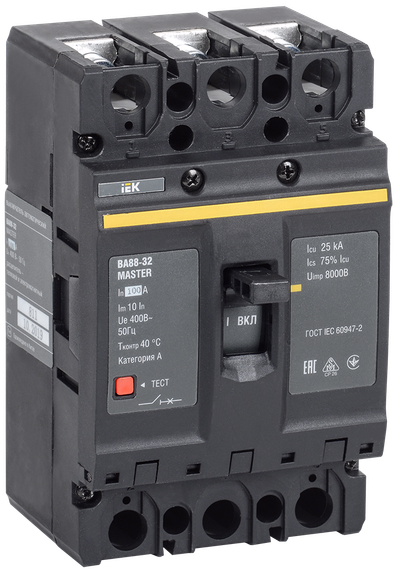

Выключатель автоматический ВА88-32 3Р 100А 25кА MASTER IEK

Выключатель автоматический ВА88-32 3Р 100А 25кА MASTER IEK
Артикул:

Основные характеристики

Номин ток, А100
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Посмотреть все характеристики

Описание

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Компактные размеры.
  • Рабочее напряжение – до 690 В.
  • Широкий ассортимент дополнительных устройств.
  • Установка в любом положении (вертикально/горизонтально).
  • Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
  • Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
  • Пополюсная настройка.
Выключатель автоматический ВА88-32 3Р 100А 25кА MASTER IEK

Особенности конструкции

Технические характеристики

Номин ток, А100
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Номин раб напряжение, В400
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт75.0
Температура эксплуатации, °C-40...60
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Комплексная защита от замыканий на землюНет
Частота сети, Гц50
Ширина, мм92.0
Высота, мм164.0
Глубина, мм65.0
Режим работыПродолжительный
Диапазон уставки тока расцепления, А1000
Мех износостойкость, циклов< 8500
Конструкция прибораВстраиваемое устройство расширения
Подходит для монтажа на DIN-рейкуНет
С расцеплением под напряжениемДа
Уставка теплового расцепителя, А100
Высота над уровнем моря, м< 2000
Электр износостойкость, циклов< 2500
Кол-во вспомогат норм разомкнутых-НО конт0
Относительная влажность воздуха50%
Климатическое исполнениеIEK_V0000009
Номин продолжительный ток Iu, А100
Номин напряжение изоляции Ui, В800
Диап регул без заде сраб расцеп короткого замык, А-
Тип элемента управленияТумблер
Кол-во вспомогат норм замкнутых-НЗ конт0
Степень защиты зажимов IPIP00
Номин импульсное выдерживаемое напряжение, кВ8
Моторный привод - дополнительноДа
Номин напряжение, В400...400
Наличие электронного расцепителяНет
Вес, кг1.400
Степень защиты - IPIP30
Номин раб наибольшая откл способность Ics, кА18,75
Уставка электромагнитного расцепителя Im, А10 In

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество16
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060566592694606056659276
Вес брутто, кг1.3678.2
Вес нетто, кг1.37.8
Объем, м^30.0023570.014144
Длина, см15.732
Высота, см12.517
Ширина, см1026
Способ нанесения информацииНа стикерНа стикер
