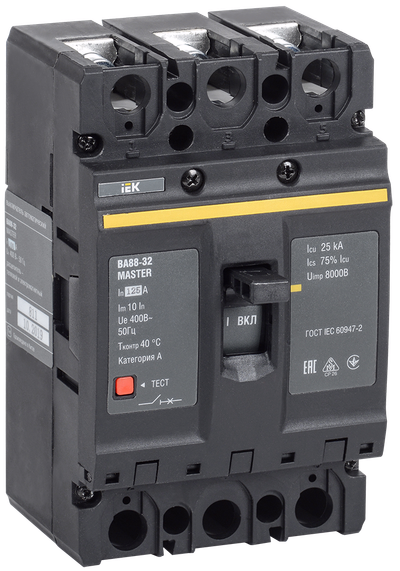

Выключатель автоматический ВА88-32 3Р 125А 25кА MASTER IEK

Выключатель автоматический ВА88-32 3Р 125А 25кА MASTER IEK
  • Выключатель автоматический ВА88-32 3Р 125А 25кА MASTER IEK0
  • Выключатель автоматический ВА88-32 3Р 125А 25кА MASTER IEK1
Артикул:

Основные характеристики

Номин ток, А125
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Посмотреть все характеристики

Описание

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Компактные размеры.
  • Рабочее напряжение – до 690 В.
  • Широкий ассортимент дополнительных устройств.
  • Установка в любом положении (вертикально/горизонтально).
  • Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
  • Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
  • Пополюсная настройка.
Выключатель автоматический ВА88-32 3Р 125А 25кА MASTER IEK

Особенности конструкции

Технические характеристики

Номин ток, А125
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Номин раб напряжение, В400
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт75.0
Температура эксплуатации, °C-40...60
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Комплексная защита от замыканий на землюНет
Частота сети, Гц50
Ширина, мм92.0
Высота, мм164.0
Глубина, мм65.0
Конструкция прибораВстраиваемое устройство расширения
Электр износостойкость, циклов< 2500
Мех износостойкость, циклов< 8500
Относительная влажность воздуха50%
Номин напряжение, В400...400
Тип элемента управленияТумблер
Степень защиты - IPIP30
Степень защиты зажимов IPIP00
Номин импульсное выдерживаемое напряжение, кВ8
Кол-во вспомогат норм разомкнутых-НО конт0
Кол-во вспомогат норм замкнутых-НЗ конт0
Диап регул без заде сраб расцеп короткого замык, А-
Климатическое исполнениеIEK_V0000009
Моторный привод - дополнительноДа
Номин продолжительный ток Iu, А125
Режим работыПродолжительный
Уставка теплового расцепителя, А125
С расцеплением под напряжениемДа
Наличие электронного расцепителяНет
Высота над уровнем моря, м< 2000
Вес, кг1.400
Уставка электромагнитного расцепителя Im, А10 In
Номин напряжение изоляции Ui, В800
Диапазон уставки тока расцепления, А1250
Номин раб наибольшая откл способность Ics, кА18,75
Подходит для монтажа на DIN-рейкуНет

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяТранспортная
    Количество16
    Единицы измеренияштшт
    Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
    Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод46060566592834606056659290
    Вес брутто, кг1.3678.2
    Вес нетто, кг1.37.8
    Объем, м^30.0023570.014144
    Длина, см15.732
    Высота, см12.517
    Ширина, см1026
    Способ нанесения информацииНа стикерНа стикер
