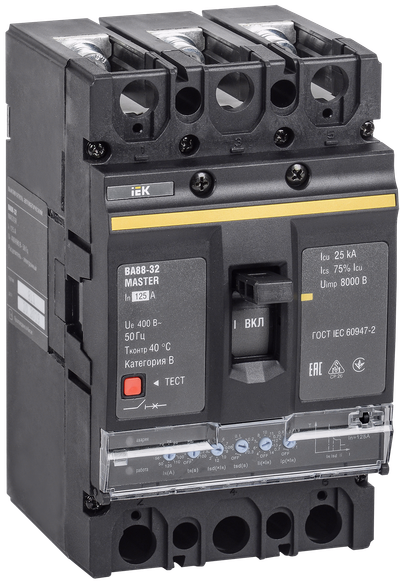

Выключатель автоматический ВА88-32 3Р 125А 35кА MASTER с электронным расцепителем IEK

Выключатель автоматический ВА88-32 3Р 125А 35кА MASTER с электронным расцепителем IEK
  • Выключатель автоматический ВА88-32 3Р 125А 35кА MASTER с электронным расцепителем IEK0
  • Выключатель автоматический ВА88-32 3Р 125А 35кА MASTER с электронным расцепителем IEK1
Артикул:

Основные характеристики

Номин ток, А125
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяEV000101
Посмотреть все характеристики

Описание

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Компактные размеры.
  • Рабочее напряжение – до 690 В.
  • Широкий ассортимент дополнительных устройств.
  • Установка в любом положении (вертикально/горизонтально).
  • Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
  • Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
  • Светодиодная индикация.
  • Наличие 6 регулировок – для любого типа нагрузки и селективности двух последовательно включенных устройств.
  • Пополюсная настройка.
Выключатель автоматический ВА88-32 3Р 125А 35кА MASTER с электронным расцепителем IEK

Особенности конструкции

Технические характеристики

Номин ток, А125
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяEV000101
Номин раб напряжение, В400
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт75.0
Температура эксплуатации, °C-25...60
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Комплексная защита от замыканий на землюНет
Частота сети, Гц50
Ширина, мм92.5
Высота, мм155.0
Глубина, мм82.0
Номин напряжение, В400...400
Относительная влажность воздуха50%
Наличие электронного расцепителяДа
Тип элемента управленияТумблер
Диапазон уставки тока расцепления, А500...1750
Моторный привод - дополнительноДа
Вес, кг1.700
Электр износостойкость, циклов< 2500
Степень защиты зажимов IPIP00
Подходит для монтажа на DIN-рейкуНет
Уставка электромагнитного расцепителя Im, А(4; 6; 7; 8; 10; 11; 12; 13; 14) In
Номин продолжительный ток Iu, А125
Мех износостойкость, циклов< 8500
Номин напряжение изоляции Ui, В800
Номин раб наибольшая откл способность Ics, кА18,75
Кол-во вспомогат норм замкнутых-НЗ конт0
Высота над уровнем моря, м< 2000
Конструкция прибораВстраиваемое устройство расширения
Климатическое исполнениеIEK_V0000009
Диап регул без заде сраб расцеп короткого замык, А-
Кол-во вспомогат норм разомкнутых-НО конт0
С расцеплением под напряжениемДа
Режим работыПродолжительный
Номин импульсное выдерживаемое напряжение, кВ8
Степень защиты - IPIP30

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество16
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060566596414606056659658
Вес брутто, кг1.68310.1
Вес нетто, кг1.69.6
Объем, м^30.0026350.01581
Длина, см16.530.4
Высота, см14.419.4
Ширина, см10.326.4
Способ нанесения информацииНа стикерНа стикер
