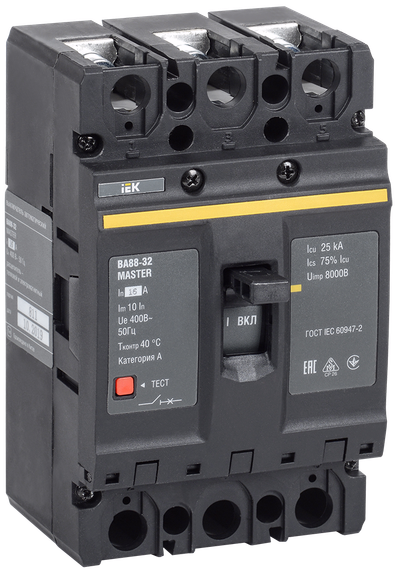

Выключатель автоматический ВА88-32 3Р 16А 25кА MASTER IEK

Основные характеристики
Номин ток, А | 16 |
Количество полюсов | 3 |
Номин откл способность Icu при 400 В 50 Гц, кА | 25 |
Исполнение | Стационарное |
Тип расцепителя | IEK_V0000011 |
Описание
Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Компактные размеры.
- Рабочее напряжение – до 690 В.
- Широкий ассортимент дополнительных устройств.
- Установка в любом положении (вертикально/горизонтально).
- Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
- Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
- Пополюсная настройка.

Особенности конструкции
Технические характеристики
Номин ток, А | 16 |
Количество полюсов | 3 |
Номин откл способность Icu при 400 В 50 Гц, кА | 25 |
Исполнение | Стационарное |
Тип расцепителя | IEK_V0000011 |
Номин раб напряжение, В | 400 |
Тип изделия/компонента | Выключатель автоматический в литом корпусе |
Потери энергии, Вт | 75.0 |
Температура эксплуатации, °C | -40...60 |
Кол-во вспомогат переключающих контактов | 0 |
Моторный привод встроенный | Нет |
Тип подключения силовой электрич цепи | Винтовое соединение |
Комплексная защита от замыканий на землю | Нет |
Частота сети, Гц | 50 |
Ширина, мм | 92.0 |
Высота, мм | 164.0 |
Глубина, мм | 65.0 |
Электр износостойкость, циклов | < 2500 |
Мех износостойкость, циклов | < 8500 |
Моторный привод - дополнительно | Да |
Номин продолжительный ток Iu, А | 16 |
Вес, кг | 1.400 |
Номин напряжение изоляции Ui, В | 800 |
С расцеплением под напряжением | Да |
Высота над уровнем моря, м | < 2000 |
Диап регул без заде сраб расцеп короткого замык, А | - |
Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
Номин напряжение, В | 400...400 |
Уставка теплового расцепителя, А | 16 |
Конструкция прибора | Встраиваемое устройство расширения |
Кол-во вспомогат норм разомкнутых-НО конт | 0 |
Климатическое исполнение | IEK_V0000009 |
Наличие электронного расцепителя | Нет |
Номин раб наибольшая откл способность Ics, кА | 18,75 |
Номин импульсное выдерживаемое напряжение, кВ | 8 |
Подходит для монтажа на DIN-рейку | Нет |
Режим работы | Продолжительный |
Уставка электромагнитного расцепителя Im, А | 10 In |
Относительная влажность воздуха | 50% |
Диапазон уставки тока расцепления, А | 160 |
Степень защиты - IP | IP30 |
Степень защиты зажимов IP | IP00 |
Тип элемента управления | Тумблер |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Комплектация
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 6 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056659122 | 4606056659139 |
Вес брутто, кг | 1.367 | 8.2 |
Вес нетто, кг | 1.3 | 7.8 |
Объем, м^3 | 0.002357 | 0.014144 |
Длина, см | 15.7 | 32 |
Высота, см | 12.5 | 17 |
Ширина, см | 10 | 26 |
Способ нанесения информации | На стикер | На стикер |
