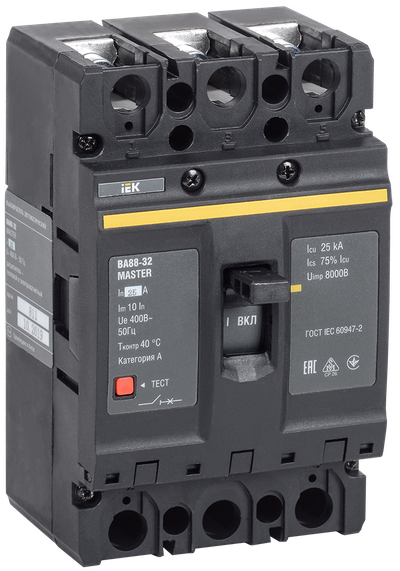

Выключатель автоматический ВА88-32 3Р 25А 25кА MASTER IEK

Выключатель автоматический ВА88-32 3Р 25А 25кА MASTER IEK
  • Выключатель автоматический ВА88-32 3Р 25А 25кА MASTER IEK0
  • Выключатель автоматический ВА88-32 3Р 25А 25кА MASTER IEK1
Артикул:

Основные характеристики

Номин ток, А25
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Посмотреть все характеристики

Описание

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Компактные размеры.
  • Рабочее напряжение – до 690 В.
  • Широкий ассортимент дополнительных устройств.
  • Установка в любом положении (вертикально/горизонтально).
  • Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
  • Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
  • Пополюсная настройка.
Выключатель автоматический ВА88-32 3Р 25А 25кА MASTER IEK

Особенности конструкции

Технические характеристики

Номин ток, А25
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Номин раб напряжение, В400
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт75.0
Температура эксплуатации, °C-40...60
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Комплексная защита от замыканий на землюНет
Частота сети, Гц50
Ширина, мм92.0
Высота, мм164.0
Глубина, мм65.0
Моторный привод - дополнительноДа
Степень защиты зажимов IPIP00
Относительная влажность воздуха50%
Уставка теплового расцепителя, А25
Наличие электронного расцепителяНет
Номин раб наибольшая откл способность Ics, кА18,75
Диап регул без заде сраб расцеп короткого замык, А-
С расцеплением под напряжениемДа
Высота над уровнем моря, м< 2000
Номин импульсное выдерживаемое напряжение, кВ8
Электр износостойкость, циклов< 2500
Режим работыПродолжительный
Мех износостойкость, циклов< 8500
Подходит для монтажа на DIN-рейкуНет
Степень защиты - IPIP30
Конструкция прибораВстраиваемое устройство расширения
Номин продолжительный ток Iu, А25
Уставка электромагнитного расцепителя Im, А10 In
Вес, кг1.400
Кол-во вспомогат норм разомкнутых-НО конт0
Тип элемента управленияТумблер
Номин напряжение, В400...400
Диапазон уставки тока расцепления, А250
Климатическое исполнениеIEK_V0000009
Кол-во вспомогат норм замкнутых-НЗ конт0
Номин напряжение изоляции Ui, В800

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество16
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060566591464606056659153
Вес брутто, кг1.3678.2
Вес нетто, кг1.37.8
Объем, м^30.0023570.014144
Длина, см1631.6
Высота, см12.617.3
Ширина, см10.326.8
Способ нанесения информацииНа стикерНа стикер
