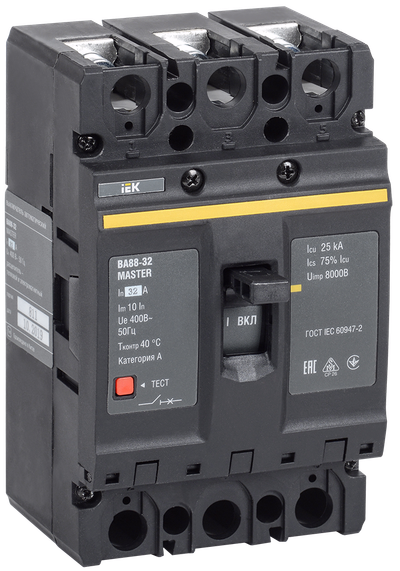

Выключатель автоматический ВА88-32 3Р 32А 25кА MASTER IEK

Выключатель автоматический ВА88-32 3Р 32А 25кА MASTER IEK
  • Выключатель автоматический ВА88-32 3Р 32А 25кА MASTER IEK0
  • Выключатель автоматический ВА88-32 3Р 32А 25кА MASTER IEK1
Артикул:

Основные характеристики

Номин ток, А32
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Посмотреть все характеристики

Описание

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Компактные размеры.
  • Рабочее напряжение – до 690 В.
  • Широкий ассортимент дополнительных устройств.
  • Установка в любом положении (вертикально/горизонтально).
  • Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
  • Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
  • Пополюсная настройка.
Выключатель автоматический ВА88-32 3Р 32А 25кА MASTER IEK

Особенности конструкции

Технические характеристики

Номин ток, А32
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Номин раб напряжение, В400
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт75.0
Температура эксплуатации, °C-40...60
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Комплексная защита от замыканий на землюНет
Частота сети, Гц50
Ширина, мм92.0
Высота, мм164.0
Глубина, мм65.0
Конструкция прибораВстраиваемое устройство расширения
Номин напряжение изоляции Ui, В800
Электр износостойкость, циклов< 2500
Степень защиты зажимов IPIP00
Кол-во вспомогат норм замкнутых-НЗ конт0
Режим работыПродолжительный
С расцеплением под напряжениемДа
Вес, кг1.400
Номин импульсное выдерживаемое напряжение, кВ8
Наличие электронного расцепителяНет
Тип элемента управленияТумблер
Относительная влажность воздуха50%
Диап регул без заде сраб расцеп короткого замык, А-
Степень защиты - IPIP30
Климатическое исполнениеIEK_V0000009
Уставка электромагнитного расцепителя Im, А10 In
Номин раб наибольшая откл способность Ics, кА18,75
Кол-во вспомогат норм разомкнутых-НО конт0
Номин напряжение, В400...400
Подходит для монтажа на DIN-рейкуНет
Мех износостойкость, циклов< 8500
Высота над уровнем моря, м< 2000
Номин продолжительный ток Iu, А32
Диапазон уставки тока расцепления, А320
Уставка теплового расцепителя, А32
Моторный привод - дополнительноДа

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяТранспортная
    Количество16
    Единицы измеренияштшт
    Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
    Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод46060566591604606056659177
    Вес брутто, кг1.3678.2
    Вес нетто, кг1.37.8
    Объем, м^30.0023570.014144
    Длина, см15.931.2
    Высота, см12.517.2
    Ширина, см10.326.9
    Способ нанесения информацииНа стикерНа стикер
