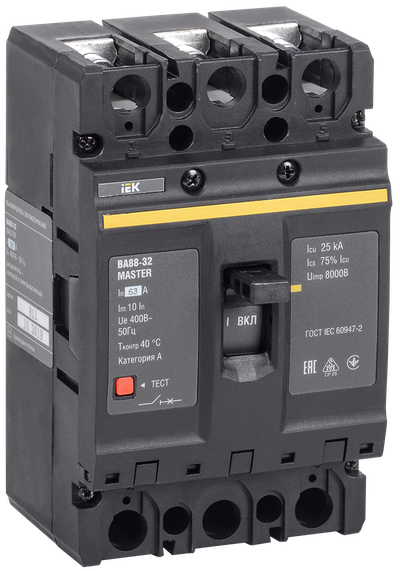

Выключатель автоматический ВА88-32 3Р 63А 25кА MASTER IEK

Выключатель автоматический ВА88-32 3Р 63А 25кА MASTER IEK
  • Выключатель автоматический ВА88-32 3Р 63А 25кА MASTER IEK0
  • Выключатель автоматический ВА88-32 3Р 63А 25кА MASTER IEK1
  • Выключатель автоматический ВА88-32 3Р 63А 25кА MASTER IEK2
  • Выключатель автоматический ВА88-32 3Р 63А 25кА MASTER IEK3
  • Выключатель автоматический ВА88-32 3Р 63А 25кА MASTER IEK4
  • Выключатель автоматический ВА88-32 3Р 63А 25кА MASTER IEK5
  • Выключатель автоматический ВА88-32 3Р 63А 25кА MASTER IEK6
  • Выключатель автоматический ВА88-32 3Р 63А 25кА MASTER IEK7
  • Выключатель автоматический ВА88-32 3Р 63А 25кА MASTER IEK8
  • Выключатель автоматический ВА88-32 3Р 63А 25кА MASTER IEK9
Артикул:

Основные характеристики

Номин ток, А63
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяТепловой, электромагнитный
Посмотреть все характеристики

Описание

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Компактные размеры.
  • Рабочее напряжение – до 690 В.
  • Широкий ассортимент дополнительных устройств.
  • Установка в любом положении (вертикально/горизонтально).
  • Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
  • Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
  • Пополюсная настройка.
Выключатель автоматический ВА88-32 3Р 63А 25кА MASTER IEK

Особенности конструкции

Технические характеристики

Номин ток, А63
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА25
ИсполнениеСтационарное
Тип расцепителяТепловой, электромагнитный
Номин раб напряжение, В400
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт75.0
Температура эксплуатации, °C-40...60
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Комплексная защита от замыканий на землюНет
Частота сети, Гц50
Ширина, мм92.0
Высота, мм164.0
Глубина, мм65.0
Конструкция прибораВстраиваемое устройство расширения
Наличие электронного расцепителяНет
Номин продолжительный ток Iu, А63
Моторный привод - дополнительноДа
Номин раб наибольшая откл способность Ics, кА18,75
Мех износостойкость, циклов< 8500
Режим работыПродолжительный
Вес, кг1.400
Уставка электромагнитного расцепителя Im, А10 In
Номин импульсное выдерживаемое напряжение, кВ8
С расцеплением под напряжениемДа
Номин напряжение, В400...400
Электр износостойкость, циклов< 2500
Климатическое исполнениеУХЛ3
Относительная влажность воздуха50%
Подходит для монтажа на DIN-рейкуНет
Диап регул без заде сраб расцеп короткого замык, А-
Кол-во вспомогат норм разомкнутых-НО конт0
Номин напряжение изоляции Ui, В800
Высота над уровнем моря, м< 2000
Диапазон уставки тока расцепления, А630
Кол-во вспомогат норм замкнутых-НЗ конт0
Тип элемента управленияТумблер
Степень защиты - IPIP30
Уставка теплового расцепителя, А63
Степень защиты зажимов IPIP00

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество16
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060566592214606056659238
Вес брутто, кг1.358.1
Вес нетто, кг1.37.8
Объем, м^30.0023570.014144
Длина, см15.732
Высота, см12.517
Ширина, см1026
Способ нанесения информацииНа стикерНа стикер
