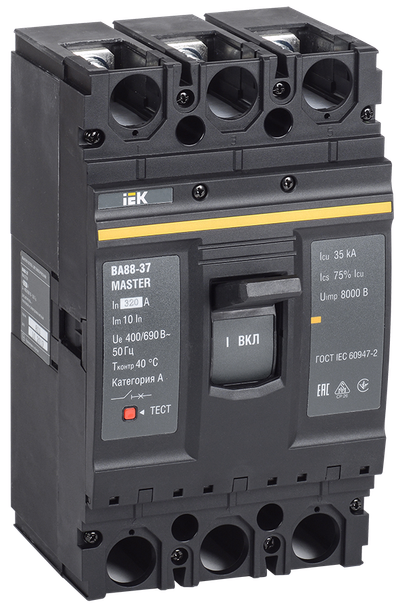

Выключатель автоматический ВА88-37 3Р 320А 35кА MASTER IEK

Выключатель автоматический ВА88-37 3Р 320А 35кА MASTER IEK
Артикул:

Основные характеристики

Номин ток, А320
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяТепловой, электромагнитный
Посмотреть все характеристики

Описание

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Компактные размеры.
  • Рабочее напряжение – до 690 В.
  • Широкий ассортимент дополнительных устройств.
  • Установка в любом положении (вертикально/горизонтально).
  • Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
  • Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
  • Пополюсная настройка.
Выключатель автоматический ВА88-37 3Р 320А 35кА MASTER IEK

Особенности конструкции

Технические характеристики

Номин ток, А320
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяТепловой, электромагнитный
Номин раб напряжение, В400...690
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт180.0
Температура эксплуатации, °C-40...60
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Комплексная защита от замыканий на землюНет
Частота сети, Гц50
Ширина, мм150.0
Высота, мм285.0
Глубина, мм100.0
Режим работыПродолжительный
Подходит для монтажа на DIN-рейкуНет
Диап регул без заде сраб расцеп короткого замык, А-
Моторный привод - дополнительноДа
Кол-во вспомогат норм замкнутых-НЗ конт0
Уставка электромагнитного расцепителя Im, А10 In
Высота над уровнем моря, м< 2000
Кол-во вспомогат норм разомкнутых-НО конт0
Тип элемента управленияТумблер
Номин напряжение, В690...690
Вес, кг5.480
С расцеплением под напряжениемДа
Номин продолжительный ток Iu, А320
Номин раб наибольшая откл способность Ics, кА26,25
Диапазон уставки тока расцепления, А3200
Электр износостойкость, циклов< 2000
Номин импульсное выдерживаемое напряжение, кВ8
Номин напряжение изоляции Ui, В800
Мех износостойкость, циклов< 4000
Наличие электронного расцепителяНет
Относительная влажность воздуха50%
Степень защиты - IPIP30
Конструкция прибораВстраиваемое устройство расширения
Уставка теплового расцепителя, А320
Степень защиты зажимов IPIP00
Климатическое исполнениеУХЛ3

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество11
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиГОФРОКАРТОН ПЯТИСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060566594744606056659474
Вес брутто, кг5.55.5
Вес нетто, кг55
Объем, м^30.0162150.016215
Длина, см34.134.5
Высота, см19.620
Ширина, см23.123.5
Способ нанесения информацииНа стикерНа стикер
