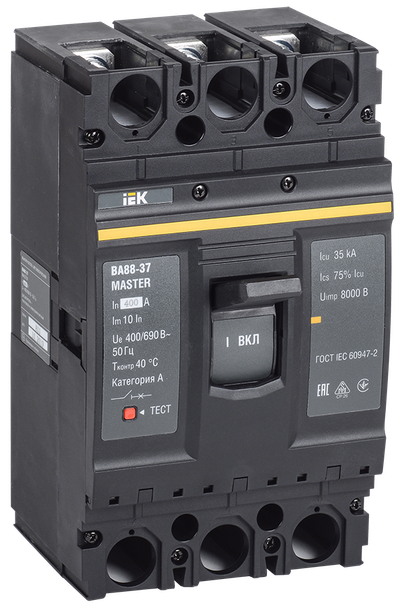

Выключатель автоматический ВА88-37 3Р 400А 35кА MASTER IEK

Выключатель автоматический ВА88-37 3Р 400А 35кА MASTER IEK
Артикул:

Основные характеристики

Номин ток, А400
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Посмотреть все характеристики

Описание

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Компактные размеры.
  • Рабочее напряжение – до 690 В.
  • Широкий ассортимент дополнительных устройств.
  • Установка в любом положении (вертикально/горизонтально).
  • Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
  • Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
  • Пополюсная настройка.
Выключатель автоматический ВА88-37 3Р 400А 35кА MASTER IEK

Особенности конструкции

Технические характеристики

Номин ток, А400
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Номин раб напряжение, В400...690
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт180.0
Температура эксплуатации, °C-40...60
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Комплексная защита от замыканий на землюНет
Частота сети, Гц50
Ширина, мм150.0
Высота, мм285.0
Глубина, мм100.0
Номин раб наибольшая откл способность Ics, кА26,25
Кол-во вспомогат норм разомкнутых-НО конт0
Степень защиты зажимов IPIP00
Наличие электронного расцепителяНет
Режим работыПродолжительный
Мех износостойкость, циклов< 4000
Высота над уровнем моря, м< 2000
Моторный привод - дополнительноДа
Номин продолжительный ток Iu, А400
Степень защиты - IPIP30
Подходит для монтажа на DIN-рейкуНет
Климатическое исполнениеIEK_V0000009
Конструкция прибораВстраиваемое устройство расширения
Номин напряжение, В690...690
Диапазон уставки тока расцепления, А4000
Электр износостойкость, циклов< 2000
Кол-во вспомогат норм замкнутых-НЗ конт0
Номин напряжение изоляции Ui, В800
Диап регул без заде сраб расцеп короткого замык, А-
Номин импульсное выдерживаемое напряжение, кВ8
Относительная влажность воздуха50%
Тип элемента управленияТумблер
Уставка электромагнитного расцепителя Im, А10 In
С расцеплением под напряжениемДа
Уставка теплового расцепителя, А400
Вес, кг5.480

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество11
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиГОФРОКАРТОН ПЯТИСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060566594984606056659498
Вес брутто, кг5.55.5
Вес нетто, кг55
Объем, м^30.0162150.016215
Длина, см34.134.5
Высота, см19.620
Ширина, см23.123.5
Способ нанесения информацииНа стикерНа стикер
