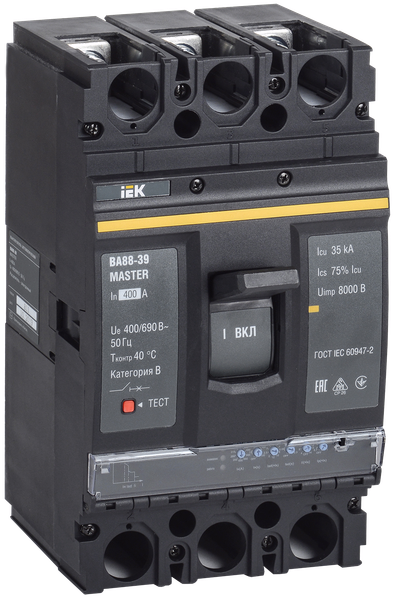

Выключатель автоматический ВА88-39 3Р 400А 35кА MASTER с электронным расцепителем IEK

Выключатель автоматический ВА88-39 3Р 400А 35кА MASTER с электронным расцепителем IEK
Артикул:

Основные характеристики

Номин ток, А400
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяEV000101
Посмотреть все характеристики

Описание

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Компактные размеры.
  • Рабочее напряжение – до 690 В.
  • Широкий ассортимент дополнительных устройств.
  • Установка в любом положении (вертикально/горизонтально).
  • Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
  • Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
  • Светодиодная индикация.
  • Наличие 6 регулировок – для любого типа нагрузки и селективности двух последовательно включенных устройств.
  • Пополюсная настройка.
Выключатель автоматический ВА88-39 3Р 400А 35кА MASTER с электронным расцепителем IEK

Особенности конструкции

Технические характеристики

Номин ток, А400
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяEV000101
Номин раб напряжение, В400...690
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт180.0
Температура эксплуатации, °C-25...60
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Комплексная защита от замыканий на землюНет
Частота сети, Гц50
Ширина, мм150.0
Высота, мм257.0
Глубина, мм100.0
Кол-во вспомогат норм разомкнутых-НО конт0
Степень защиты - IPIP30
Высота над уровнем моря, м< 2000
Подходит для монтажа на DIN-рейкуНет
Климатическое исполнениеIEK_V0000009
Степень защиты зажимов IPIP00
Диап регул без заде сраб расцеп короткого замык, А-
Наличие электронного расцепителяДа
С расцеплением под напряжениемДа
Номин напряжение, В690...690
Диапазон уставки тока расцепления, А1600...5600
Режим работыПродолжительный
Мех износостойкость, циклов< 4000
Моторный привод - дополнительноДа
Номин импульсное выдерживаемое напряжение, кВ8
Номин раб наибольшая откл способность Ics, кА26,25
Электр износостойкость, циклов< 2000
Относительная влажность воздуха50%
Конструкция прибораВстраиваемое устройство расширения
Кол-во вспомогат норм замкнутых-НЗ конт0
Номин продолжительный ток Iu, А400
Тип элемента управленияТумблер
Уставка электромагнитного расцепителя Im, А(4; 6; 7; 8; 10; 11; 12; 13; 14) In
Номин напряжение изоляции Ui, В800
Вес, кг6.200

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество11
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиГОФРОКАРТОН ПЯТИСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060566658884606056665888
Вес брутто, кг5.95.9
Вес нетто, кг5.15.1
Объем, м^30.015640.01564
Длина, см34.134.1
Высота, см19.919.9
Ширина, см24.524.5
Способ нанесения информацииНа стикерНа стикер
