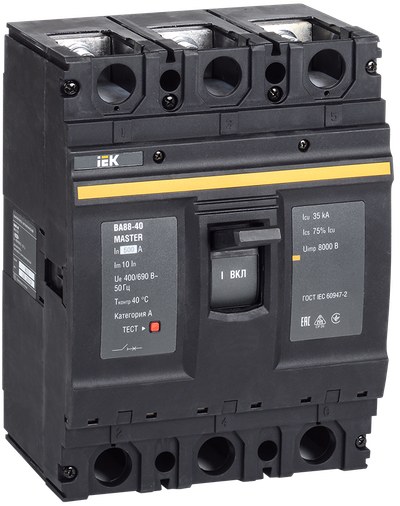

Выключатель автоматический ВА88-40 3Р 500А 35кА MASTER IEK

Выключатель автоматический ВА88-40 3Р 500А 35кА MASTER IEK
Артикул:

Основные характеристики

Номин ток, А500
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяТепловой, электромагнитный
Посмотреть все характеристики

Описание

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Компактные размеры.
  • Рабочее напряжение – до 690 В.
  • Широкий ассортимент дополнительных устройств.
  • Установка в любом положении (вертикально/горизонтально).
  • Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
  • Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
  • Пополюсная настройка.
Выключатель автоматический ВА88-40 3Р 500А 35кА MASTER IEK

Особенности конструкции

Технические характеристики

Номин ток, А500
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяТепловой, электромагнитный
Номин раб напряжение, В400...690
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт288.0
Температура эксплуатации, °C-40...60
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Комплексная защита от замыканий на землюНет
Частота сети, Гц50
Ширина, мм210.0
Высота, мм303.0
Глубина, мм103.0
Номин напряжение изоляции Ui, В800
Номин напряжение, В690...690
Мех износостойкость, циклов< 4000
Номин раб наибольшая откл способность Ics, кА26,25
Высота над уровнем моря, м< 2000
Номин импульсное выдерживаемое напряжение, кВ8
Кол-во вспомогат норм разомкнутых-НО конт0
Номин продолжительный ток Iu, А500
Климатическое исполнениеУХЛ3
Уставка электромагнитного расцепителя Im, А10 In
Электр износостойкость, циклов< 2000
Моторный привод - дополнительноДа
Режим работыПродолжительный
Тип элемента управленияТумблер
Вес, кг9.900
Степень защиты зажимов IPIP00
Уставка теплового расцепителя, А500
Подходит для монтажа на DIN-рейкуНет
Наличие электронного расцепителяНет
Конструкция прибораВстраиваемое устройство расширения
Диапазон уставки тока расцепления, А5000
Кол-во вспомогат норм замкнутых-НЗ конт0
Степень защиты - IPIP30
Диап регул без заде сраб расцеп короткого замык, А-
Относительная влажность воздуха50%
С расцеплением под напряжениемДа

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество11
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиГОФРОКАРТОН ПЯТИСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060566658644606056665864
Вес брутто, кг9.49.4
Вес нетто, кг8.98.9
Объем, м^30.0239760.023976
Длина, см3636
Высота, см1818.5
Ширина, см3536
Способ нанесения информацииНа стикерНа стикер
