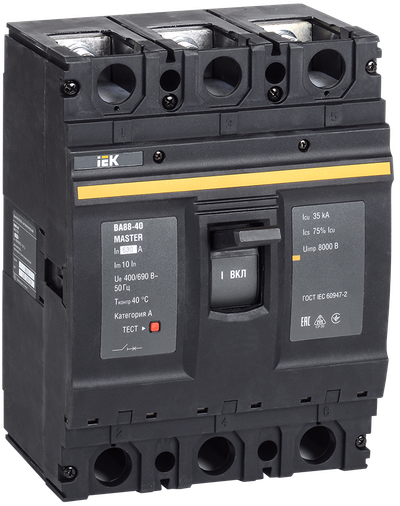

Выключатель автоматический ВА88-40 3Р 630А 35кА MASTER IEK

Выключатель автоматический ВА88-40 3Р 630А 35кА MASTER IEK
Артикул:

Основные характеристики

Номин ток, А630
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Посмотреть все характеристики

Описание

Автоматический выключатель в литом корпусе ВА88 MASTER предназначен для защиты электрических сетей от токов короткого замыкания, токов перегрузки, недопустимых снижений напряжения, а также для проведения тока в нормальном режиме. Автоматические выключатели производятся в 5 типоразмерах, оснащены термомагнитным расцепителем на токи от 16 до 800А и электронным расцепителем на токи от 125 до 800А. Рабочее напряжение 400/690 В. Конструкция автоматического выключателя предусматривает возможность самостоятельной установки дополнительных устройств на объекте заказчика.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Компактные размеры.
  • Рабочее напряжение – до 690 В.
  • Широкий ассортимент дополнительных устройств.
  • Установка в любом положении (вертикально/горизонтально).
  • Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
  • Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10In.
  • Пополюсная настройка.
Выключатель автоматический ВА88-40 3Р 630А 35кА MASTER IEK

Особенности конструкции

Технические характеристики

Номин ток, А630
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
ИсполнениеСтационарное
Тип расцепителяIEK_V0000011
Номин раб напряжение, В400...690
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт288.0
Температура эксплуатации, °C-40...60
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Комплексная защита от замыканий на землюНет
Частота сети, Гц50
Ширина, мм210.0
Высота, мм303.0
Глубина, мм103.0
Степень защиты - IPIP30
Мех износостойкость, циклов< 4000
Тип элемента управленияТумблер
Номин раб наибольшая откл способность Ics, кА26,25
Уставка электромагнитного расцепителя Im, А10 In
Кол-во вспомогат норм разомкнутых-НО конт0
Электр износостойкость, циклов< 2000
Наличие электронного расцепителяНет
Конструкция прибораВстраиваемое устройство расширения
Подходит для монтажа на DIN-рейкуНет
Вес, кг9.900
Кол-во вспомогат норм замкнутых-НЗ конт0
Номин импульсное выдерживаемое напряжение, кВ8
Номин напряжение изоляции Ui, В800
Степень защиты зажимов IPIP00
Номин продолжительный ток Iu, А630
Высота над уровнем моря, м< 2000
Относительная влажность воздуха50%
С расцеплением под напряжениемДа
Диап регул без заде сраб расцеп короткого замык, А-
Диапазон уставки тока расцепления, А6300
Уставка теплового расцепителя, А630
Климатическое исполнениеIEK_V0000009
Номин напряжение, В690...690
Режим работыПродолжительный
Моторный привод - дополнительноДа

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяТранспортная
    Количество11
    Единицы измеренияштшт
    Тип упаковкиГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиГОФРОКАРТОН ПЯТИСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод46060566596104606056659610
    Вес брутто, кг9.39.3
    Вес нетто, кг9.39.3
    Объем, м^30.022680.02268
    Длина, см3636
    Высота, см1818
    Ширина, см3535
    Способ нанесения информацииНа стикерНа стикер
