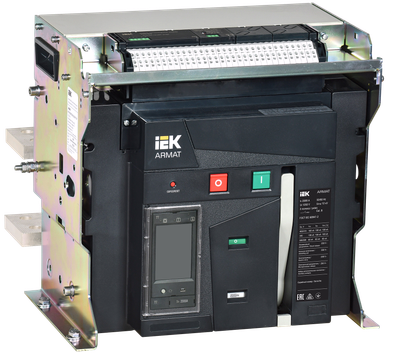

ARMAT Воздушный автоматический выключатель стационарного исполнения 3P типоразмер E 100кА 2000А расцепитель TT с комплектом аксессуаров 220В: мотор привод катушка включения катушка отключения IEK
Новинка
Артикул:
Основные характеристики
| Номин ток, А | 2000 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 100 |
| Исполнение | Стационарное |
| Тип расцепителя | Электронный |
Описание
Воздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А. Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов. Соответствуют ГОСТ Р 50030.2.
Гарантия:
5 лет
Преимущества
- Воздушные автоматические выключатели имеют Icu до 150кА, при этом максимальная отключающая способность равна рабочей, что обеспечивает удобство подбора и расчёта.
- Обладают одним из наилучших коэффициентов зависимости пропускаемого тока от температуры, что позволяет их применение на объектах с повышенной температурой технологических процессов.
- Имеют высокое количество (до 50 000) механических циклов, что подтверждает их высокую надёжность.
- Расцепитель типа TT имеет цветной дисплей с опцией Touchscreen и расширенными возможностями измерений.
Технические характеристики
| Номин ток, А | 2000 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 100 |
| Исполнение | Стационарное |
| Тип расцепителя | Электронный |
| Тип изделия/компонента | Выключатель автоматический воздушный |
| Потери энергии, Вт | 380.0 |
| Кол-во вспомогат переключающих контактов | 6 |
| Моторный привод встроенный | Да |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Частота сети, Гц | 50 |
| Ширина, мм | 426.0 |
| Высота, мм | 394.0 |
| Глубина, мм | 294.0 |
| Дополнит оборудование входящее в поставку | Независимый расцепитель (для силовых автоматов) |
| Номин продолжительный ток Iu, А | 2000 |
| С расцеплением под напряжением | Да |
| Конструкция прибора | Прочее |
| Диапазон уставки тока расцепления, А | 800...2000 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Высота над уровнем моря, м | < 2000 |
| Подходит для монтажа на DIN-рейку | Нет |
| Номин кратковрем выдерж в течении 1 с ток Icw, кА | 100 |
| Механич износостойкость без обслуживания, циклов | 15000 |
| Наличие электронного расцепителя | Да |
| Вид подключения главной электрич цепи | Подключение сзади |
| Номин импульсное выдерживаемое напряжение, кВ | 12 |
| Режим работы | Продолжительный |
| Тип элемента управления | Прочее |
| Номин напряжение, В | 690...690 |
| Моторный привод - дополнительно | Нет |
| Диап регул без заде сраб расцеп короткого замык, А | 2000...65000 |
| Номин раб наибольшая откл способность Ics, кА | 100 |
| Номин напряжение изоляции Ui, В | 1250 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Степень защиты - IP | IP30 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ЯЩИК | ЯЩИК |
| Материал упаковки | ФАНЕРА | ФАНЕРА |
| Штрихкод | 4610084341300 | 4610084341300 |
| Вес брутто, кг | 77.7 | 77.7 |
| Вес нетто, кг | 72.7 | 72.7 |
| Объем, м^3 | 0.181356 | 0.181356 |
| Длина, см | 51 | 51 |
| Высота, см | 63.5 | 63.5 |
| Ширина, см | 56 | 56 |
| Способ нанесения информации | На стикер | На стикер |
