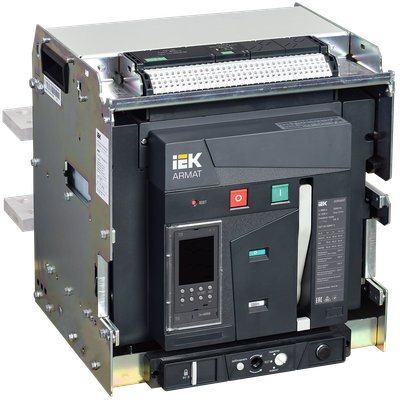

ARMAT AR-A4S TD40 3P W HR Выключатель автоматический воздушный 85кА расцепитель TD 4000А 3P выдвижной с аксессуарами ~220-240В: реле отключения, реле включения, моторный привод IEK

Описание

Воздушные автоматические выключатели (ACB) серии ARMAT предназначены для защиты сетей электроснабжения при коротких замыканиях и перегрузке, также предназначены для оперативных включений и выключений участков электрических цепей и рассчитаны для применения в электроустановках с номинальным рабочим напряжением до 690 В на номинальные токи от 630 до 6300А. Данные автоматические выключатели комплектуются электронными расцепителями, с различными комбинациями набора функциональных возможностей, в том числе возможностью коммуникации по протоколу Modbus, что, с учётом отключающей способности до 150 кА, позволяет применение ACB ARMAT на любых типах промышленных и гражданских объектов. Соответствуют ГОСТ Р 50030.2.

Преимущества

  • Воздушные автоматические выключатели имеют Icu до 150кА, при этом максимальная отключающая способность равна рабочей, что обеспечивает удобство подбора и расчёта.
  • Обладают одним из наилучших коэффициентов зависимости пропускаемого тока от температуры, что позволяет их применение на объектах с повышенной температурой технологических процессов.
  • Имеют высокое количество (до 50 000) механических циклов, что подтверждает их высокую надёжность.
  • Расцепитель типа TT имеет цветной дисплей с опцией Touchscreen и расширенными возможностями измерений.
ARMAT AR-A4S TD40 3P W HR Выключатель автоматический воздушный 85кА расцепитель TD 4000А 3P выдвижной с аксессуарами ~220-240В: реле отключения, реле включения, моторный привод IEK

Технические характеристики

Номин ток, А4000
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА85
ИсполнениеВыдвижной (-ая)
Тип изделия/компонентаВыключатель автоматический воздушный
Потери энергии, Вт920.0
Кол-во вспомогат переключающих контактов6
Моторный привод встроенныйДа
Тип подключения силовой электрич цепиБолтовое соединение
Частота сети, Гц50
Ширина, мм401.0
Высота, мм435.0
Глубина, мм390.0
Конструкция прибораПрочее
Механич износостойкость без обслуживания, циклов15000
Моторный привод - дополнительноНет
Наличие электронного расцепителяДа
Номин импульсное выдерживаемое напряжение, кВ12
Номин кратковрем выдерж в течении 1 с ток Icw, кА85
Номин напряжение, В690...690
Номин напряжение изоляции Ui, В1250
Номин продолжительный ток Iu, А4000
Номин раб наибольшая откл способность Ics, кА85
Подходит для монтажа на DIN-рейкуНет
Режим работыПродолжительный
С расцеплением под напряжениемДа
Степень защиты - IPIP30
Тип элемента управленияПрочее
Вид подключения главной электрич цепиПодключение сзади
Высота над уровнем моря, м< 2000
Диап регул без заде сраб расцеп короткого замык, А4000...65000
Диапазон уставки тока расцепления, А1600...4000
Дополнит оборудование входящее в поставкуНезависимый расцепитель (для силовых автоматов)
Кол-во вспомогат норм замкнутых-НЗ конт0
Кол-во вспомогат норм разомкнутых-НО конт0

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество11
Единицы измеренияштшт
Тип упаковкиЯЩИКЯЩИК
Материал упаковкиФАНЕРАФАНЕРА
Штрихкод46100843418364610084341836
Вес брутто, кг124.9124.9
Вес нетто, кг119.9119.9
Объем, м^30.1873020.187302
Длина, см5157
Высота, см63.562
Ширина, см5653
Способ нанесения информацииНа стикерНа стикер
