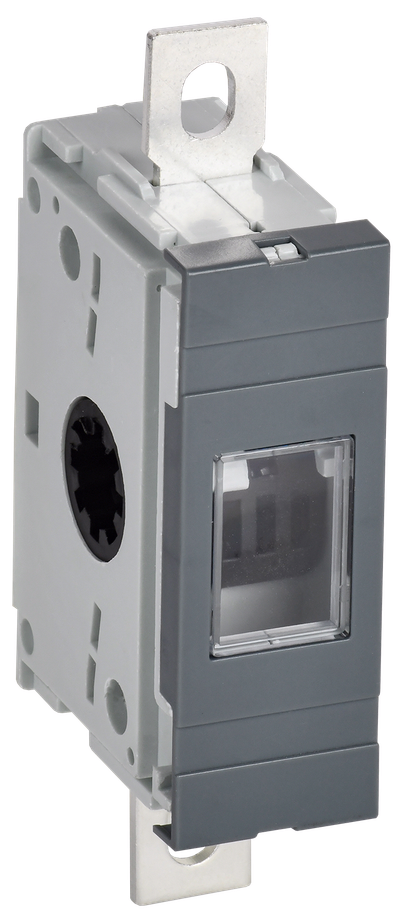

KARAT Полюс силовой для ВРК 250А IEK
Артикул:
Основные характеристики
| Тип компонента | Прочее |
| Модель или исполнение | Встраиваемый (-ая) |
| Номин ток, А | 250 |
| Количество полюсов | 1 |
| Тип монтажа | Боковое крепление |
Описание
Полюс силовой расширяет возможности подключения силовых цепей выключателя-разъединителя KARAT IEK.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Возможность устанавливать самостоятельно на производстве заказчиком.
- Расширение базового блока ВРК до 8-ми полюсов.
- Монтаж слева или справа от модуля управления.
- Силовые выводы выполнены из меди с покрытием, позволяющим присоединять проводники из Al и Cu.
Технические характеристики
| Тип компонента | Прочее |
| Модель или исполнение | Встраиваемый (-ая) |
| Номин ток, А | 250 |
| Количество полюсов | 1 |
| Тип монтажа | Боковое крепление |
| Номин напряжение перемен тока, В | 400 |
| Тип подключения к источникам питания | Круглый проводник/медная полоса |
| Возможность состыковки друг с другом | Да |
| Подходит для количества полюсов | 1 |
| Материал | Пластик |
| Подходит для выключателя-разъединителя | Да |
| Номин раб напряжение, В | 690 |
| Монтажная плита | Да |
| Количество первичных входов | 1 |
| Пригоден в кач устр аварийной остановки | Да |
| Макс допустимое раб напряжение Ue AC, В | 690 |
| Материал корпуса | Пластик |
| Номин ток In, А | 250 |
| Ширина шины, мм | 20.0 |
| Макс. номин. ток, А | 250 |
| Установка на защёлках | Нет |
| Подходит для | Плоский шинопровод |
| Модульное исполнение | Нет |
| Общ количество соединений | 2 |
| Макс допустимый ток Ie, А | 250 |
| Длина, мм | 150.0 |
| Количество соединений бол 25 мм² | 2 |
| Цвет | Серый |
| Подходит для кабеля диаметром, мм | 12 |
| С защитой провода | Нет |
| Макс непрерывное напряжение перемен тока АС, В | 690 |
| Пригоден в качестве главного выключателя | Да |
| Макс допустимое раб напряжение Ue, В | 690 |
| Количество фаз | 1 |
| откл способность при коротком замыкании-Icw, кА | 15 |
| Глубина, мм | 70 |
| Для провода круглого сечения | Да |
| Ширина или размер ячейки, мм | 41 |
| Форма | Прямоугольн. |
| С корпусом | Да |
| Тип крышки | Прозрачный (светопроницаемый) |
| Высота, мм | 150 |
| Количество соединений 16 мм² | 2 |
| Макс поперечное сечение проводника, мм² | 120 |
| Количество соединений 10 мм² | 2 |
| Ширина, мм | 41.0 |
| Количество соединений 25 мм² | 2 |
| Диаметр отверстия, мм | 5 |
| Количество переключающих контактов | 1 |
| Степень защиты - IP | IP00 |
| С защитой от прикосновения | Нет |
| Макс попереч сечение гибкого проводника, мм² | 120 |
Документация
Сертификаты
Декларация 037 (PDF, 2.66 MB)
Декларация 037 (PDF, 1.53 MB)
Сертификат 004 (PDF, 1.24 MB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат 004 (PDF, 1.99 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 4 | 32 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | |||
| Материал упаковки | |||
| Штрихкод | 4610084396102 | 4610084396119 | 4610084396126 |
| Вес брутто, кг | 0.413 | 1.676 | 13.216 |
| Вес нетто, кг | |||
| Объем, м^3 | 0.000961 | 0.004108 | 0.030752 |
| Длина, см | 12.1 | 22.4 | 45.5 |
| Высота, см | 1.4 | 9.1 | 21 |
| Ширина, см | 5.5 | 16.1 | 34.4 |
