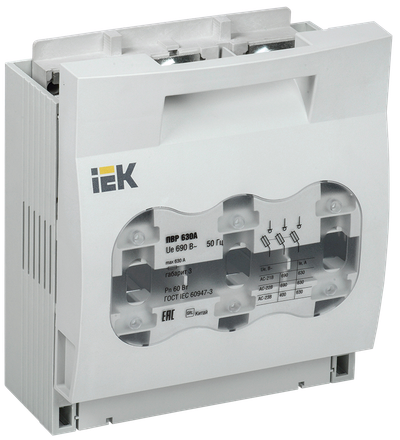

Предохранитель-выключатель-разъединитель 630А IEK
Артикул:
Основные характеристики
| Количество полюсов | 3 |
| Номин ток, А | 630 |
| Отключение нейтрали | Нет |
| Номин раб напряжение, В | 690 |
| Защита | Ножевой предохранитель |
Описание
Предохранители-выключатели-разъединители (ПВР) предназначены для неавтоматической коммутации и защиты от сверхтока цепей переменного тока номинальным напряжением до 690В и номинальной частоты 50Гц.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Экономия пространства в НКУ.
- Широкий ассортиментный ряд ПВР.
- Удобство монтажа и эксплуатации.
- Низкие потери мощности за счет применения современных материалов.
- Возможность присоединения медных и алюминиевых проводников.
Особенности конструкции
Удобный монтаж элементов защиты от сверхтоков – плавких вставкок предохранителей ППНИ.
Быстрый монтаж благодоря удобной конструкции ПВР.
Пластиковые детали корпуса ПВР выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.
Контактные выводы, выполненные из высококачественной электротехнической меди с нанесенным защитным покрытием.
Технические характеристики
| Количество полюсов | 3 |
| Номин ток, А | 630 |
| Отключение нейтрали | Нет |
| Номин раб напряжение, В | 690 |
| Защита | Ножевой предохранитель |
| Материал корпуса | Пластик |
| Степень защиты - IP | IP30 |
| Высота, мм | 300 |
| Ширина, мм | 256 |
| Глубина, мм | 145 |
| Возможно расширение | Нет |
| С прозрачной крышкой | Да |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 4 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056236507 | 4606056245387 |
| Вес брутто, кг | 5.275 | 21.1 |
| Вес нетто, кг | 4.484 | 17.936 |
| Объем, м^3 | 0.015107 | 0.060426 |
| Длина, см | 26.8 | 55.5 |
| Высота, см | 31 | 33.5 |
| Ширина, см | 15.5 | 32.5 |
| Способ нанесения информации | На стикер | На стикер |
