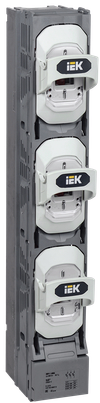

Предохранитель-выключатель-разъединитель ПВР-1 вертикальный 250А 185мм с пофазным отключением IEK
- 3D
Артикул:
Основные характеристики
| Количество полюсов | 3 |
| Номин ток, А | 250 |
| Отключение нейтрали | Нет |
| Номин раб напряжение, В | 690 |
| Защита | Ножевой предохранитель |
Описание
Предохранители-выключатели-разъединители (ПВР) предназначены для неавтоматической коммутации и защиты от сверхтока цепей переменного тока номинальным напряжением до 690В и номинальной частоты 50Гц.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Экономия пространства в НКУ.
- Широкий ассортиментный ряд ПВР.
- Удобство монтажа и эксплуатации.
- Низкие потери мощности за счет применения современных материалов.
- Возможность присоединения медных и алюминиевых проводников.
Особенности конструкции
Корпус выполнен из прочных не поддерживающих горение материалов.
Быстрый монтаж благодоря удобной конструкции ПВР.
Полный комплект метизов для установки и присоединения проводников.
Пластиковые детали корпуса ПВР выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.
Технические характеристики
| Количество полюсов | 3 |
| Номин ток, А | 250 |
| Отключение нейтрали | Нет |
| Номин раб напряжение, В | 690 |
| Защита | Ножевой предохранитель |
| Материал корпуса | Пластик |
| Степень защиты - IP | IP30 |
| Высота, мм | 668 |
| Ширина, мм | 100 |
| Глубина, мм | 146 |
| Возможно расширение | Нет |
| С прозрачной крышкой | Да |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 4 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056665123 | 4606056665130 |
| Вес брутто, кг | 5.8 | 23.2 |
| Вес нетто, кг | 5.2 | 20.8 |
| Объем, м^3 | 0.019688 | 0.07875 |
| Длина, см | 68.5 | 70 |
| Высота, см | 11.5 | 25 |
| Ширина, см | 21.5 | 45 |
| Способ нанесения информации | На стикер | На стикер |
