KARAT Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 200А IEK
Артикул:
Основные характеристики
| Количество полюсов | 3 |
| Номин раб напряжение, В | 690/400 |
| Макс допустимое раб напряжение Ue AC, В | 690 |
| Номин напряжение постоян тока - DC, В | 440/220 |
| Номин продолжительный ток Iu, А | 200 |
Описание
Выключатели-разъединители KARAT IEK с номинальным током до 1600А (прямое исполнение) и до 800А (реверсивное исполнение) применяются в промышленности и нефтегазовой отрасли, энергетике, коммерческой недвижимости, инфраструктуре и сельском хозяйстве. Используются для оперативных включений и отключений участков электрических цепей. Базовые модели поставляются с 3 силовыми полюсами.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Быстрый монтаж за счет настраиваемых креплений.
- Количество силовых полюсов увеличивается до 8 полюсов.
- Дугогасительные камеры в каждом силовом полюсе.
- Двойной разрыв электрической цепи.
- Самоочищающиеся контакты.
Технические характеристики
| Количество полюсов | 3 |
| Номин раб напряжение, В | 690/400 |
| Макс допустимое раб напряжение Ue AC, В | 690 |
| Номин напряжение постоян тока - DC, В | 440/220 |
| Номин продолжительный ток Iu, А | 200 |
| Напряжение дополнит расцепителя | Нет |
| Подходит для аварийной остановки | Да |
| Подходит для промежуточного монтажа | Нет |
| Запираемый - -ая | Да |
| Номин мощность в раб режиме при AC-23 400 В, кВт | 0 |
| Модель или исполнение | С крышкой |
| Возможно расширение | Нет |
| С защитой от прикосновения | Нет |
| Моторный привод встроенный | Нет |
| Пригоден в качестве сервисного выкл-ля | Да |
| Расстояние между центрами зажимов 50 мм | Нет |
| Ремонтопригодность | Нет |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Климатическое исполнение | IEK_V0000009 |
| Наличие защиты от сверхтоков | Нет |
| Материал | Пластик |
| Глубина, мм | 172 |
| Реверсивный переключатель | Да |
| Подходит для установки в распредел платы | Нет |
| Условный номин ток короткого замыкания Iq, кА | 80 |
| Подходит для выключателя-разъединителя | Да |
| Максимальная частота коммутаций, циклов в час | 3 |
| Вид рукоятки ручного привода | Передняя поворотная |
| Моторный привод - дополнительно | Нет |
| Номин кратковрем выдерж в течении 1 с ток Icw, А | 8000 |
| Макс сечение входящего кабеля, мм² | 95 |
| Момент затяжки винтов контактных зажимов, нм | 22 |
| Номин раб напряжение Ue, В | 690/400 |
| Степень защиты - IP | EV006404 |
| Тип элемента управления | Поворотная позиционная ручка (с фиксацией) |
| Ширина корпуса, мм | 170 |
| Высота корпуса, мм | 100 |
| Мех износостойкость, циклов | 8000 |
| Компактная версия выкл-разъединителя | Нет |
| Частота | EV008013 |
| Конструкция прибора | Распределитель на монтажной плате |
| Глубина корпуса, мм | 172 |
| Подходит для фронтального монтажа | Да |
| Пригоден в качестве главного выключателя | Да |
| Ширина, мм | 170 |
| Электр износостойкость, циклов | 1500 |
| Режим работы | Продолжительный |
| Подходит для количества полюсов | 3 |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Температура эксплуатации, °C | -40...50 |
| Тип монтажа | На монтажную панель |
| Номин напряжение изоляции Ui, В | 1000 |
| Номинальный ток, А | 200 |
| Номин импульсное выдерживаемое напряжение, кВ | 12 |
| Кол-во вспомогат переключающих контактов | 0 |
| Номин кратковременно выдерживаемый ток Icw, кА | 8 |
| Подходит для фронт монтажа в центре | Да |
| Общ количество соединений | 6 |
| Количество соединений бол 25 мм² | 6 |
| Количество первичных входов | 3 |
| Пригоден в кач предохранительного выкл | Нет |
| Степень защиты - IP передняя сторона | IP00 |
| Относительная влажность воздуха | 90 % |
| Высота, мм | 150 |
| Подходит для напольного монтажа | Нет |
| Пригоден в кач устр аварийной остановки | Да |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| С защитой от ошибочных действий | Нет |
Документация
Сертификаты
Декларация ТР ЕАЭС (PDF, 1.53 MB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Декларация ТР ЕАЭС (PDF, 1.35 MB)
Декларация ТР ЕАЭС (PDF, 875.15 KB)
Сертификат ТР ТС (PDF, 1.24 MB)
Декларация ТР ЕАЭС (PDF, 2.66 MB)
Сертификат ТР ТС (PDF, 1.15 MB)
Отказное письмо ТР ТС ЭМС, ТР ЕАЭС (PDF, 890.64 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Паспорта и РЭ
Дополнительные изображения

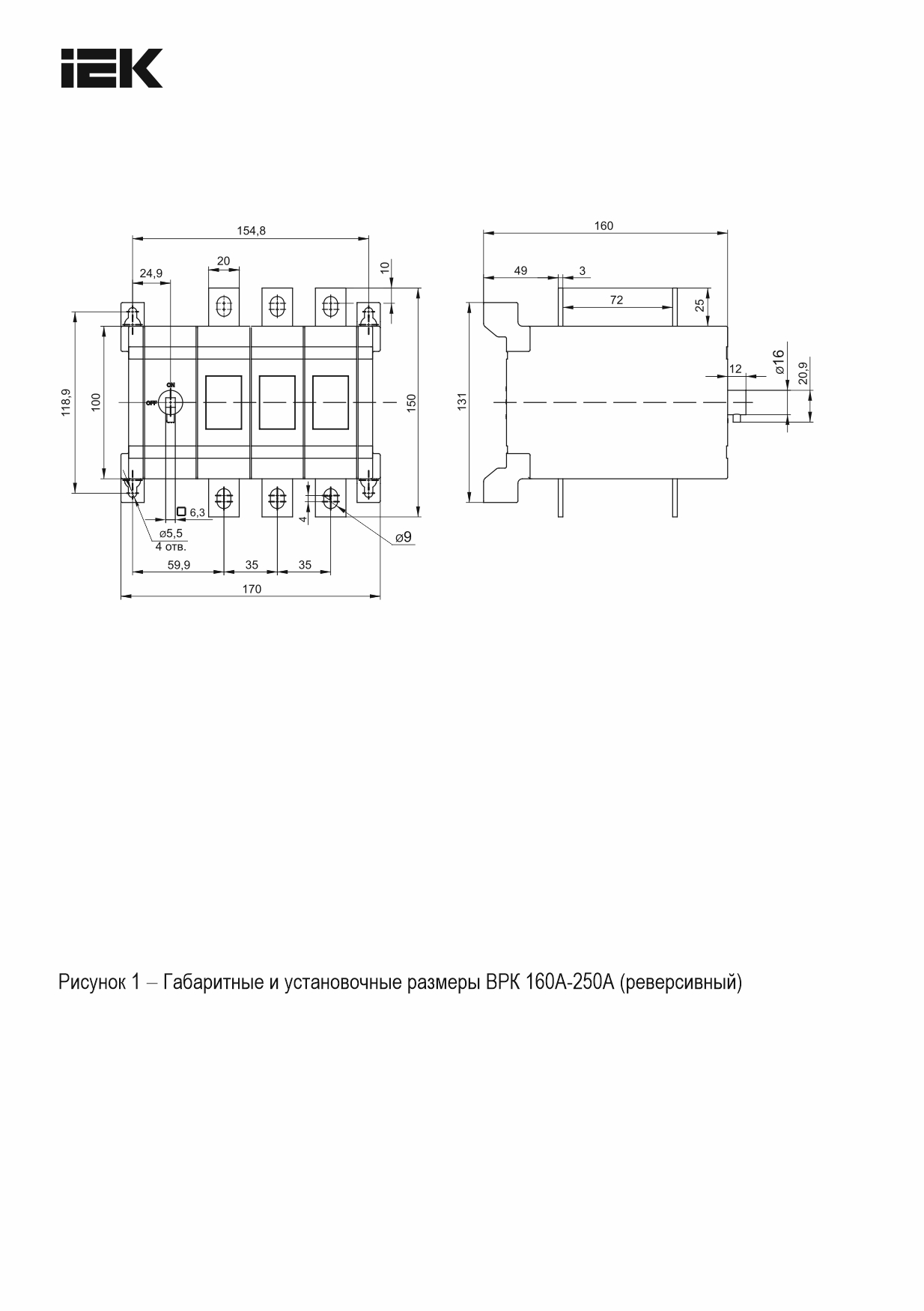

Монтаж
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 4 | |
| Единицы измерения | шт | шт |
| Тип упаковки | ||
| Материал упаковки | ||
| Штрихкод | 4610084395945 | 4610084395952 |
| Вес брутто, кг | 3.373 | 13.492 |
| Вес нетто, кг | ||
| Объем, м^3 | 0.012658 | 0.050632 |
| Длина, см | 23.8 | 48.5 |
| Высота, см | 22.5 | 24.8 |
| Ширина, см | 20.2 | 41.7 |
| Способ нанесения информации |
