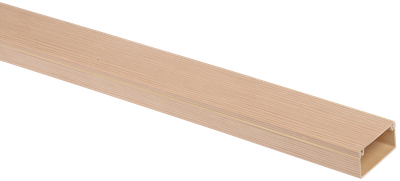

Кабель-канал магистральный 40х16 ЭЛЕКОР ольха (30м) IEK
Основные характеристики
| Цвет | Бежевый |
| Ширина, мм | 40 |
| Высота, мм | 16 |
| Сопротивление изоляции при DC 500В, МОм | ≥ 100 |
| Вид или марка материала | ПВХ (PVC) |
Описание
Кабель-канал магистральный ЭЛЕКОР с крышкой. Предназначен для эстетичной прокладки кабелей различного типа, их защиты от механических повреждений с возможностью установки электроустановочных изделий в подъемные коробки типа КМКУ. Зачастую применяется на объектах загородного строительства. Выпускается в отрезках длиной 2 метра с двойным замком, перфорацией с шагом 200мм по всей длине основания короба. Материал: ПВХ (материал соответствует классу (категории) FV(ПВ)0 по ГОСТ 28779-90). Цвет (структура дерева): ольха.
Преимущества
- Обеспечение электробезопасности (дополнительная изоляция электропроводки).
- Предохранение проводки от механических повреждений.
- Исключение возможного пожара при коротком замыкании.
- Ограничение несанкционированного доступа к проводке.
- Упрощение монтажа электропроводки при строительстве и реконструкции зданий.
- Обеспечение быстрого доступа к проводке в аварийной ситуации.
- Возможность быстрой модернизации и дополнения проводки.
Особенности конструкции
Технические характеристики
| Цвет | Бежевый |
| Ширина, мм | 40 |
| Высота, мм | 16 |
| Сопротивление изоляции при DC 500В, МОм | ≥ 100 |
| Вид или марка материала | ПВХ (PVC) |
| Материал | Пластик |
| Подходит для обеспеч целостности цепи | Да |
| Степень защиты - IP | IEK_V0000540 |
| Процент заполнения внутреннего объема, процентов | не более 40% от поперечного сечения |
| Защитное покрытие поверхности | Прочее |
| Длина, мм | 2000 |
| Распространяет горение | Нет |
| Кол-во пост перегородок-разделителей | 0 |
| Монтажная температура, °C | -15...60 |
| Тип крышки | Съемная |
| Номер цвета RAL | 1001 |
| Площадь внутреннего поперечного сечения, см² | 4,75 |
| Температура транспортировки и хранения, °C | -32...60 |
| Категория стойкости к горению по ГОСТ 28779 | FV(ПВ)0 |
| Полезное сечение, мм² | 475 |
Документация
Сертификаты
Сертификат ТР ЕАЭС (PDF, 361.00 KB)
Сертификат ТР ЕАЭС (PDF, 2.11 MB)
Сертификат ТР ЕАЭС (PDF, 2.11 MB)
Сертификат ТР ЕАЭС (PDF, 2.11 MB)
Сертификат ТР ПБ (PDF, 227.89 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Сертификат добровольный отраслевой (PDF, 952.49 KB)
Сертификат ТР ТС (PDF, 1.29 MB)
Отказное письмо ТР ТС НВО, ЭМС, ТР ЕАЭС (PDF, 1.00 MB)
Экспертное заключение (PDF, 4.32 MB)
Сертификат добровольный отраслевой (PDF, 316.88 KB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 2 | 30 |
| Единицы измерения | м | м |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ БЕЗ ФОРМЫ |
| Материал упаковки | НЕТ В СПРАВОЧНИКЕ | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4606056729030 | 4606056729047 |
| Вес брутто, кг | 0.466 | 6.99 |
| Вес нетто, кг | 0.467 | 6.9 |
| Объем, м^3 | 0.00128 | 0.02211 |
| Длина, см | 200 | 200 |
| Высота, см | 1.6 | 8.5 |
| Ширина, см | 4 | 13 |
| Способ нанесения информации | На изделие | На стикер |
