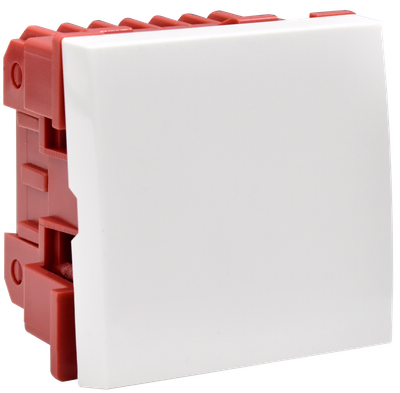

Выключатель проходной (переключатель) одноклавишный ВК4-21-00-П (на 2 модуля) ПРАЙМЕР белый IEK
Основные характеристики
| Цвет | Белый |
| Количество клавиш | 1 |
| Материал | Пластик |
| Номин ток, А | 10 |
| Подсветка | Без подсветки |
Описание
Модульные электроустановочные изделия 45х45 серии ПРАЙМЕР предназначены для организации рабочего места с применением кабель-каналов, напольных лючков или розеточных блоков, а также для открытого монтажа в коробки типа КМКУ.
Выключатель предназначен для включения и отключения электрических цепей в сетях переменного тока напряжением до 250 В частотой 50 Гц и номинальным током 10 А. Метод действия на выключатель - клавишный. Количество клавиш - 1 шт. Размеры, ВхШхГ,мм: 45х45х36,6. Цвет - белый.
Размеры модульных ЭУИ ПРАЙМЕР: 1 модуль = 45х22,5 мм 2 модуля (1 пост) = 45х45 мм
Срок службы:
10 лет
Гарантия:
1 год
Преимущества
- Все продукты ЭУИ ПРАЙМЕР сертифицированы.
- Широкий выбор механизмов для любых задач.
- Универсальная сфера применения: установка в кабель-канал, напольные лючки, розеточные блоки, мини-колонны.
- Надежность и удобство монтажа и эксплуатации.
- Возможность настенного (открытого) монтажа в коробках КМКУ с кабель-каналами ELECOR/ECOLINE.
- Модульные механизмы размеров 45х45 и 45х22,5.
- Произведено из качественных материалов.
Технические характеристики
| Цвет | Белый |
| Количество клавиш | 1 |
| Материал | Пластик |
| Номин ток, А | 10 |
| Подсветка | Без подсветки |
| Тип поверхности | Глянцев./блестящ./зеркальный |
| Тип включения или управления | Клавишный (качели)/кнопочный |
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Цвет по RAL | 9010 |
| Температура эксплуатации, °C | -15...60 |
| Поле для надписи или информац поверхность | Нет |
| Свободный от галогенов | Да |
| Способ или тип крепления | В распор и на шурупах |
| Защитное покрытие поверхности | Необработанная |
| Выключатель стиральной машины | Нет |
| Тип или способ подключения | Клемма винтовая |
| Схема подключения | Переключатель на 2 направления |
| Вид или марка материала | Термопласт |
| Подходит для степени защиты - IP | IP20 |
| С полем для надписи | Нет |
| Возвратно-нажимной | Нет |
| Тип комплектации | Механизм с центральной платой |
| Частота | EV008013 |
| Количество полюсов | 1 |
| Количество модулей (модульных систем) | 1 |
| Коммутируем нагрузка для люминесц ламп, AX | 10 |
| Номин напряжение, В | 220 |
| Сигнальный контакт состояния | Нет |
Документация
Сертификаты
Сертификат ТР ТС (PDF, 396.41 KB)
Отказное письмо ТР ТС ЭМС, ОБМиО (PDF, 170.30 KB)
Декларация ТР ЕАЭС (PDF, 889.53 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Сертификат добровольный отраслевой (PDF, 952.49 KB)
Декларация ТР ЕАЭС (PDF, 3.85 MB)
Декларация ТР ЕАЭС (PDF, 1016.89 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Сертификат ТР ЕАЭС (PDF, 287.74 KB)
Декларация ТР ЕАЭС (PDF, 2.76 MB)
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Дополнительное фото продукта (JPG, 895.44 KB)
Дополнительное фото продукта (JPG, 999.21 KB)
Дополнительное фото продукта (JPG, 1.04 MB)
Дополнительное фото продукта (JPG, 1.09 MB)
Дополнительное фото продукта (JPG, 1001.59 KB)
Листовка (PDF, 884.13 KB)
Габаритный Чертеж (JPG, 1.91 MB)
Схема Подключения (JPG, 1.89 MB)
Габаритный Чертеж (JPG, 110.76 KB)
Схема Подключения (JPG, 100.03 KB)
Листовка (PDF, 764.92 KB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 100 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056136234 | 4606056136241 | 4606056156140 |
| Вес брутто, кг | 0.037 | 0.37 | 3.7 |
| Вес нетто, кг | 0.037 | 0.37 | 3.7 |
| Объем, м^3 | 0.000151 | 0.00151 | 0.0151 |
| Длина, см | 5 | 24.5 | 21.5 |
| Высота, см | 4 | 5.2 | 25.5 |
| Ширина, см | 5 | 10 | 27.5 |
| Способ нанесения информации | На коробку | На коробку | На стикер |
