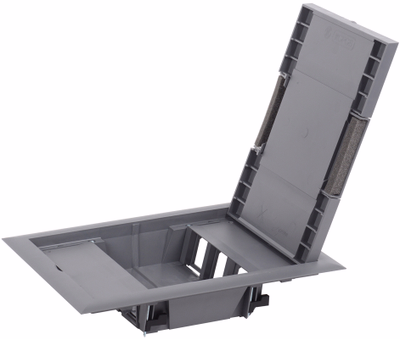

PRIMER Лючок напольный на 12 модулей ONFLOOR 12 IEK

Основные характеристики
Макс количество модулей | 12 |
Глубина выемки в полу, мм | 57...75 |
Подходит для влажной уборки | Нет |
Цвет | Серый |
Длина - габаритный размер, мм | 330 |
Описание
Лючок напольный ONFLOOR 12. Предназначен для организации рабочих мест в офисных или административных помещениях. В лючок можно установить 12 модулей (6 постов 45х45 мм / 12 модулей 45х22,5). Монтаж осуществляется в две рамки на 6 модулей каждая. Возможна установка лючка в фальшпол толщиной от 10 до 40 мм, необходимое монтажное отверстие для установки лючка 218х288 мм, либо в бетонный пол с обязательным использованием коробки напольной, в зависимости от толщины бетонного слоя: 57-75 мм: KNU-12-PA-9011; 80-95 мм: KNU-80-16-PA-9011 (рама лючка крепится на коробке напольной с помощью винтов диаметром 3,9x13 мм, которые поставляются в комплекте). Крышка лючка имеет небольшое углубление, усиленное стальным листом, для монтажа напольного покрытия с максимальной толщиной 7 мм (рекомендуемые напольные покрытия - ковер или ламинат). Крышка содержит 2 откидных вывода с мягким материалом, которые позволяют организовать вывод кабелей из лючка. Степень защиты IP30 - коробка не предназначена для влажной уборки. Конструкция лючков рассчитана на максимальную нагрузку 1500Н. Комплект поставки: Лючок напольный ONFLOOR 12 - 1 шт., рамка на 6 модулей для вертикальной установки - 2 шт., трафарет для финишного покрытия - 1 шт., комплект крепежа - 1 компл. Коробки для установки лючка в бетонный пол приобретаются отдельно. Цвет: тeмно-серый RAL 7012.
Срок службы:
10 лет
Гарантия:
1 год
Преимущества
- Возможность встраиваемого скрытого монтажа.
- Установка ЭУИ-модулями 45х45, 45х22,5 и 60х60.
- Высокая механическая прочность.
- Защита кабеля от перегиба.
- Высокая огнестойкость.

Особенности конструкции
Технические характеристики
Макс количество модулей | 12 |
Глубина выемки в полу, мм | 57...75 |
Подходит для влажной уборки | Нет |
Цвет | Серый |
Длина - габаритный размер, мм | 330 |
Наруж диаметр, мм | - |
Кол-во штепсель розеток с защ контактом | 0 |
Термостойкость до, °C | 850 |
Номин напряжение изоляции Ui, В | 500 |
Высота-габаритный размер, мм | 60 |
Номер цвета RAL | 7012 |
Материал | Пластик |
Длина - встраиваемый размер, мм | 330 |
Ширина - габаритный размер, мм | 260 |
Подходит для установки в фальш-пол | Да |
Температура эксплуатации, °C | -5...+70 |
С выполнен монтаж отверстия в ковролине | Да |
Степень защиты - IP | IP30 |
Монтажный диаметр - ниши, мм | - |
Вес, кг | 1.5 |
Кол-во монтажных коробок | 0 |
Мин глубина встраивания, мм | 57 |
Форма крышки | Прямоугольн. |
Рабочая нагрузка, Н | 1500 |
Защитная рамка коврового покрытия | Да |
Разм отв для ввода металлолотка, мм | 150х35 |
Подходит для укладки в двойной пол | Да |
Подходит для магистралей проходящих по черновому полу | Нет |
Диаметры отв для ввода труб, мм | 25, 32, 40 |
Ширина - встраиваемый размер, мм | 260 |
Тип крышки | Прямоугольн. |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 5.27 MB)
Дополнительное фото продукта (PNG, 5.27 MB)
Дополнительное фото продукта (PNG, 825.08 KB)
Дополнительное фото продукта (PNG, 986.64 KB)
Дополнительное фото продукта (PNG, 3.74 MB)
Дополнительное фото продукта (PNG, 2.84 MB)
Дополнительное фото продукта (PNG, 5.39 MB)
Дополнительное фото продукта (PNG, 4.93 MB)
Габаритный Чертеж (JPG, 1.93 MB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 1 |
Единицы измерения | шт | шт |
Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056346183 | 4606056346183 |
Вес брутто, кг | 1.5 | 1.5 |
Вес нетто, кг | 1.5 | 1.5 |
Объем, м^3 | 0.006885 | 0.006885 |
Длина, см | 34.3 | 34.3 |
Высота, см | 9.3 | 9.3 |
Ширина, см | 26.8 | 26.8 |
Способ нанесения информации | На стикер | На стикер |
