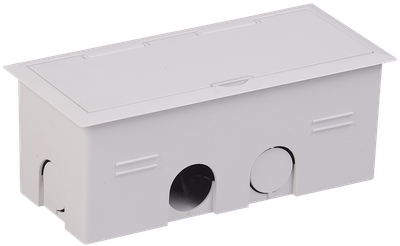

PRIMER Лючок напольный ONFLOOR на 6 модулей mini B IEK
Артикул:
Основные характеристики
| Глубина выемки в полу, мм | 57...75 |
| Подходит для влажной уборки | Нет |
| Материал | Сталь |
| Термостойкость до, °C | 80 |
| Форма крышки | Закрытого типа (закрывающаяся) |
Описание
Лючок напольный ONFLOOR 6 mini B. Предназначен для установки в твердые стены и бетонные полы. До начала заливки в коробку необходимо вложить распорку, после затвердевания смеси -удалить. В лючок можно установить 6 модулей (3 поста 45х45 мм / 6 модулей 45х22,5). Размер комплекта в сборе: 175x80x68 мм. Конструкция рамки с крышкой рассчитана на максимальную нагрузку 1000Н на всю поверхность указанного корпуса. Комплект поставки: коробка напольная - 1 шт., распорка - 1 шт., рамка приборная на 6 модулей - 1 шт., крышка - 1 шт., комплект крепежа - 1 компл. Материал: поликарбонат, АБС-пластик. Цвет видимых частей (крышка+рамка): светло-серый RAL 7035.
Срок службы:
10 лет
Гарантия:
1 год
Преимущества
- Надежная организация скрытого монтажа ЭУИ в полу.
- Высокая механическая прочность.
Особенности конструкции
Технические характеристики
| Глубина выемки в полу, мм | 57...75 |
| Подходит для влажной уборки | Нет |
| Материал | Сталь |
| Термостойкость до, °C | 80 |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Подходит для магистралей проходящих по черновому полу | Нет |
| Монтажный диаметр - ниши, мм | 145 |
| Защитная рамка коврового покрытия | Да |
| Высота-габаритный размер, мм | 60 |
| Степень защиты - IP | IP20 |
| Номер цвета RAL | 1018 |
| Цвет | Светло-серый |
| Ширина - встраиваемый размер, мм | 260 |
| Подходит для установки в фальш-пол | Да |
| С выполнен монтаж отверстия в ковролине | Да |
| Длина - встраиваемый размер, мм | 330 |
| Рабочая нагрузка, Н | 2941,996 |
| Мин глубина встраивания, мм | 57 |
| Кол-во штепсель розеток с защ контактом | 0 |
| Длина - габаритный размер, мм | 330 |
| Наруж диаметр, мм | 790 |
| Разм отв для ввода металлолотка, мм | 150х35 |
| Номин напряжение изоляции Ui, В | 690 |
| Подходит для укладки в двойной пол | Да |
| Тип крышки | Съемная |
| Кол-во монтажных коробок | 0 |
| Температура эксплуатации, °C | -5...40 |
| Ширина - габаритный размер, мм | 260 |
| Диаметры отв для ввода труб, мм | 25, 32, 40 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 30 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056346206 | 4606056346213 |
| Вес брутто, кг | 0.233 | 7 |
| Вес нетто, кг | 0.233 | 6.99 |
| Объем, м^3 | 0.001927 | 0.05782 |
| Длина, см | 18 | 49 |
| Высота, см | 8.5 | 40 |
| Ширина, см | 8.2 | 29.5 |
| Способ нанесения информации | На стикер | На стикер |
