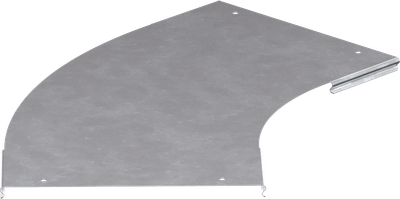

Крышка поворота лестничного LESTA 45град основание 300мм R300 HDZ IEK
Артикул:
Основные характеристики
| Ширина, мм | 300 |
| Вид или марка материала | Сталь оцинкованная |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Вес, кг | 1,7 |
Описание
Крышка предназначена для защиты кабеля от внешних воздействий
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Специальная форма замка обеспечивает надежную фиксацию крышки без применения дополнительных держателей.
- Резьбовые отверстия позволяют организовать соединение внахлест с крышками прямых секций лотка и обеспечивают второй контур заземления кабельной трассы.
Технические характеристики
| Ширина, мм | 300 |
| Вид или марка материала | Сталь оцинкованная |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Вес, кг | 1,7 |
| Толщина материала, мм | 1.00 |
| Высота, мм | 20 |
| Длина, мм | 480 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Монтажная ширина , мм | 300 |
| Подходит для кабель-канала | Да |
| Подходит для проволочного лотка | Да |
| Подходит для лестничного лотка | Да |
| Способ или тип крепления | Накручиваемый |
| Подходит для обеспеч целостности цепи | Да |
| Материал | Сталь |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
AutoCad, DWG-формат (DWG, 0.041 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.871 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.742 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.219 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.633 MB)
EPLAN, База EPLAN (ZIP, 4.286 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.938 MB)
Revit, Семейство rfa (RFA, 1.102 MB)
3D-модель, STEP-формат (STEP, 0.261 MB)
Информационные материалы
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4606056779813 | 4606056779813 |
| Вес брутто, кг | 1.7 | 1.7 |
| Вес нетто, кг | 1.7 | 1.7 |
| Объем, м^3 | 0.005664 | 0.005664 |
| Длина, см | 48 | 48 |
| Высота, см | 2 | 2 |
| Ширина, см | 59 | 59 |
| Способ нанесения информации | На стикер | На стикер |
