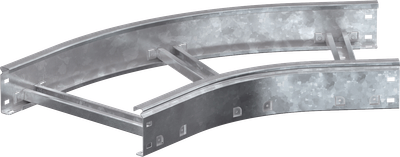

Поворот лестничный LESTA 45град 100х500мм R300 HDZ IEK
Основные характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 100 |
| Длина, мм | 740 |
| Цвет | Светло-серый |
| Ширина ответвления, мм | 500 |
Описание
Применяется для организации поворота кабельной трассы на 45° в горизонтальной плоскости с радиусом поворота 300 мм. Изготавливается из рулонной холоднокатанной стали с последующим нанесением защитного цинкового покрытия методом погружения в расплав (ГОСТ 9.307-89).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Плавная геометрия поворота обеспечивает безопасную прокладку кабеля при повороте трассы, исключая его повреждение.
Технические характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 100 |
| Длина, мм | 740 |
| Цвет | Светло-серый |
| Ширина ответвления, мм | 500 |
| Материал | Сталь |
| Ширина, мм | 500 |
| Перфорация в основании для монтажа | Да |
| Номер цвета RAL | 7047 |
| Толщина цинкового покрытия, мкм | 55 |
| Монтажная температура, °C | -50...40 |
| Класс стойкости к коррозии | 6 |
| Температура эксплуатации, °C | -50...40 |
| Модель или исполнение | Интегрированный разъем |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Исполнение для больших расст-усиленный | Да |
| Высота кабельного лотка , мм | 100 |
| Перфорированная боковая стенка | Да |
| Степень защиты - IP | IP00 |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Подходит для обеспеч целостности цепи | Нет |
| Нержавеющая сталь травлёная | Нет |
| Толщина металла, мм | 1.2 |
| Вес, кг | 3,3 |
| Вид или марка материала | Сталь оцинкованная |
| Отклонение - угол | 45 |
| Изменение направления | Горизонтальный (-ая) |
| Внутр радиус, мм | 300 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, DWG-формат (DWG, 50.10 KB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
Renga, RNP-формат (RNP, 6.93 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
Revit, Семейство rfa (RFA, 1.10 MB)
3D-модель, STEP-формат (STEP, 603.52 KB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4606056774177 | 4606056774177 |
| Вес брутто, кг | 3.3 | 3.3 |
| Вес нетто, кг | 3.3 | 3.3 |
| Объем, м^3 | 0.048642 | 0.048642 |
| Длина, см | 66 | 66 |
| Высота, см | 10 | 10 |
| Ширина, см | 73.7 | 73.7 |
| Способ нанесения информации | На стикер | На стикер |
