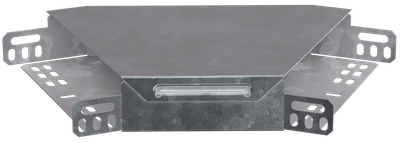

ESCA Поворот 45град 50х200мм HDZ IEK

Артикул:

Основные характеристики

Ширина кабельного лотка , мм	200
Высота, мм	50
Защитное покрытие поверхности	Покрытие методом горячего погружения
Толщина металла, мм	0.8
Длина, мм	380

Поворот на 45° служит для организации горизонтального поворота кабельной трассы на 45°. Данный аксессуар поставляется в комплекте с крышкой.

HDZ - продукция из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка.

Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.

Ширина кабельного лотка , мм	200
Высота, мм	50
Защитное покрытие поверхности	Покрытие методом горячего погружения
Толщина металла, мм	0.8
Длина, мм	380
Ширина, мм	200
Степень защиты - IP	IP20
Материал	Сталь
Нержавеющая сталь травлёная	Нет
Цвет	Светло-серый
Температура эксплуатации, °C	-50...40
Монтажная температура, °C	-50...40
Отклонение - угол	45
Перфорация в основании для монтажа	Нет
Вид или марка материала	Сталь оцинкованная
Перфорированная боковая стенка	Нет
Подходит для обеспеч целостности цепи	Нет
Климатическое исполнение	У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Высота кабельного лотка , мм	50
Вес, кг	0,7
Модель или исполнение	Интегрированный разъем
Исполнение для больших расст-усиленный	Нет
Класс стойкости к коррозии	6
Изменение направления	Горизонтальный (-ая)
Номер цвета RAL	7047
Ширина ответвления, мм	200
Толщина цинкового покрытия, мкм	55

Сертификаты
- Отказное письмо 123-ФЗ (PDF, 24.90 MB)
- Отказное письмо 043 (PDF, 24.55 MB)
Паспорта и РЭ
- Краткое руководство по эксплуатации (PDF, 1.92 MB)
- Руководство По Эксплуатации (PDF, 8.90 MB)
Информационные материалы
- Презентация (PDF, 12.89 MB)
Дополнительные изображения
- ОКЛ (RAR, 99.02 MB)
- Габаритный Чертеж (JPG, 2.31 MB)
Модели для проектировщиков
Программное обеспечение
- Программа расчета кабельных трасс "Лотки 3.1" (EXE, 17.00 MB)

	Индивидуальная	Транспортная
Количество	1	1
Единицы измерения	шт	шт
Тип упаковки	СТРЕТЧ-ПЛЁНКА	СТРЕТЧ-ПЛЁНКА
Материал упаковки	ПОЛИЭТИЛЕН (PE)	ПОЛИЭТИЛЕН (PE)
Штрихкод	4606056419429	4606056419429
Вес брутто, кг	0.7	0.7
Вес нетто, кг	0.82	0.82
Объем, м^3	0.003721	0.003721
Длина, см	36	36
Высота, см	5.5	5.3
Ширина, см	19.5	19.5
Способ нанесения информации	На стикер	На стикер
