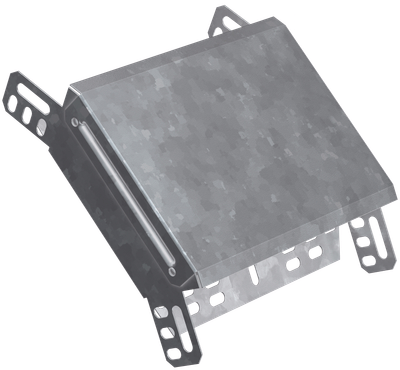

Поворот на 45град вертикальный внешний 50х500 HDZ IEK
Основные характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 50 |
| Подходит для обеспеч целостности цепи | Нет |
| Вид или марка материала | Сталь оцинкованная |
| Отклонение - угол | 45 |
Описание
Поворот на 45° вертикальный внешний служит для организации вертикального поворота кабельной трассы на 45°. Данный аксессуар поставляется в комплекте с крышкой.
HDZ - продукция из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка.
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 50 |
| Подходит для обеспеч целостности цепи | Нет |
| Вид или марка материала | Сталь оцинкованная |
| Отклонение - угол | 45 |
| Длина, мм | 220 |
| Материал | Сталь |
| Толщина металла, мм | 0.8 |
| Ширина ответвления, мм | 500 |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Температура эксплуатации, °C | -50...40 |
| Цвет | Светло-серый |
| Исполнение для больших расст-усиленный | Нет |
| Степень защиты - IP | IP20 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Номер цвета RAL | 7047 |
| Перфорированная боковая стенка | Нет |
| Толщина цинкового покрытия, мкм | 55 |
| Высота кабельного лотка , мм | 50 |
| Нержавеющая сталь травлёная | Нет |
| Монтажная температура, °C | -50...40 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Класс стойкости к коррозии | 6 |
| Модель или исполнение | Интегрированный разъем |
| Вес, кг | 1,3 |
| Ширина, мм | 500 |
| Перфорация в основании для монтажа | Нет |
