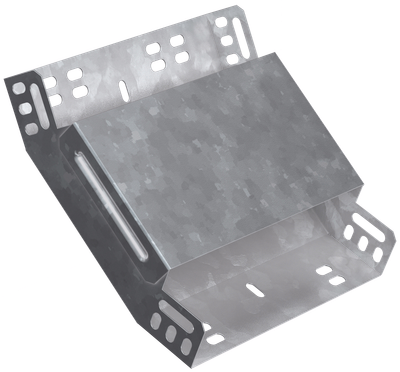

ESCA Поворот вертикальный внутренний 45град 50х300мм HDZ IEK
Основные характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 50 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Ширина ответвления, мм | 300 |
| Высота кабельного лотка , мм | 50 |
Описание
Поворот на 45° вертикальный внутренний служит для организации вертикального поворота кабельной трассы на 45°. Данный аксессуар поставляется в комплекте с крышкой.
HDZ - продукция из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка.
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Ширина кабельного лотка , мм | 300 |
| Высота, мм | 50 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Ширина ответвления, мм | 300 |
| Высота кабельного лотка , мм | 50 |
| Перфорированная боковая стенка | Нет |
| Модель или исполнение | Интегрированный разъем |
| Температура эксплуатации, °C | -50...40 |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Вес, кг | 0,7 |
| Перфорация в основании для монтажа | Нет |
| Ширина, мм | 300 |
| Подходит для обеспеч целостности цепи | Нет |
| Изменение направления | Вертикально восходящий (внутренний) |
| Материал | Сталь |
| Отклонение - угол | 45 |
| Толщина металла, мм | 0.8 |
| Толщина цинкового покрытия, мкм | 55 |
| Степень защиты - IP | IP20 |
| Монтажная температура, °C | -50...40 |
| Класс стойкости к коррозии | 6 |
| Номер цвета RAL | 7047 |
| Вид или марка материала | Сталь оцинкованная |
| Цвет | Светло-серый |
| Исполнение для больших расст-усиленный | Нет |
| Нержавеющая сталь травлёная | Нет |
| Длина, мм | 238 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
nanoCAD BIM Электро, База оборудования (SDF, 88.83 MB)
nanoCAD BIM Электро, База оборудования (SDF, 88.83 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
Revit, База оборудования (RAR, 39.37 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
3D-модель, STEP-формат (STEP, 532.60 KB)
Программное обеспечение
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4606056421446 | 4606056421446 |
| Вес брутто, кг | 0.7 | 0.7 |
| Вес нетто, кг | 0.759 | 0.759 |
| Объем, м^3 | 0.004263 | 0.004263 |
| Длина, см | 31 | 31 |
| Высота, см | 5.5 | 5.5 |
| Ширина, см | 25 | 25 |
| Способ нанесения информации | На стикер | На стикер |
