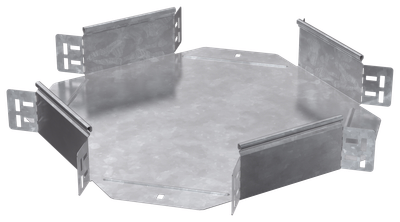

ESCA 7 Крестовина 80х150-1,5 HDZ IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота кабельного лотка , мм | 80 |
| Номер цвета RAL | 7047 |
| Температура эксплуатации, °C | -50...40 |
| Толщина цинкового покрытия, мкм | 55 |
Описание
Крестовина предназначен для организации X-образного разветвления кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота кабельного лотка , мм | 80 |
| Номер цвета RAL | 7047 |
| Температура эксплуатации, °C | -50...40 |
| Толщина цинкового покрытия, мкм | 55 |
| Степень защиты - IP | IP00 |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Подходит для обеспеч целостности цепи | Нет |
| Модель или исполнение | Интегрированный разъем |
| Класс стойкости к коррозии | 6 |
| Длина, мм | 470 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Монтажная температура, °C | -50...40 |
| Ширина, мм | 150 |
| Вид или марка материала | Прочее |
| Вес, кг | 2,68 |
| Ширина ответвления, мм | 150 |
| Нержавеющая сталь травлёная | Нет |
| Высота, мм | 80 |
| Материал | Сталь |
| Толщина металла, мм | 1,5 |
| Цвет | Светло-серый |
Документация
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084476811 | 4610084476811 |
| Вес брутто, кг | 2.68 | 2.68 |
| Вес нетто, кг | 2.68 | 2.68 |
| Объем, м^3 | 0.017892 | 0.017892 |
| Длина, см | 47 | 47 |
| Высота, см | 8.1 | 8.1 |
| Ширина, см | 47 | 47 |
| Способ нанесения информации | На стикер | На стикер |
