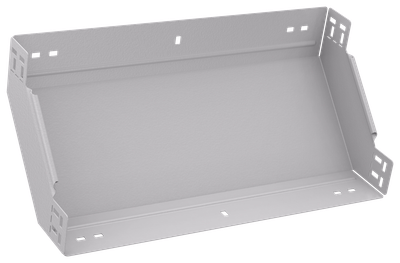

ESCA 7 Поворот вертикальный внутренний 90град 80х500-1,5 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 80 |
| Высота кабельного лотка , мм | 80 |
| Перфорация в основании для монтажа | Нет |
| Отклонение - угол | 90 |
Описание
Поворот вертикальный внутренний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 80 |
| Высота кабельного лотка , мм | 80 |
| Перфорация в основании для монтажа | Нет |
| Отклонение - угол | 90 |
| Цвет | Чисто белый |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Исполнение для больших расст-усиленный | Нет |
| Степень защиты - IP | IP00 |
| Вес, кг | 2,6 |
| Изменение направления | Вертикально восходящий (внутренний) |
| Длина, мм | 297 |
| Толщина цинкового покрытия, мкм | 10 |
| Вид или марка материала | Прочее |
| Модель или исполнение | Интегрированный разъем |
| Ширина ответвления, мм | 500 |
| Монтажная температура, °C | -50...40 |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 2 |
| Ширина, мм | 500 |
| Перфорированная боковая стенка | Нет |
| Толщина металла, мм | 1.5 |
| Температура эксплуатации, °C | -50...40 |
| Защитное покрытие поверхности | Порошковая окраска |
| Материал | Сталь |
| Нержавеющая сталь травлёная | Нет |
| Номер цвета RAL | 9016 |
Документация
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084482515 | 4610084482515 |
| Вес брутто, кг | 2.6 | 2.6 |
| Вес нетто, кг | 2.6 | 2.6 |
| Объем, м^3 | 0.014548 | 0.014548 |
| Длина, см | 29.7 | 29.7 |
| Высота, см | 9.7 | 9.7 |
| Ширина, см | 50.5 | 50.5 |
| Способ нанесения информации | На стикер | На стикер |
