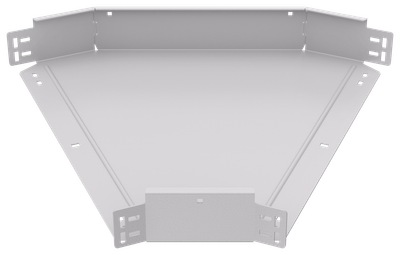

ESCA 7 Поворот 45град 100х500-2,0 RAL 9016 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 100 |
| Перфорация в основании для монтажа | Нет |
| Степень защиты - IP | IP00 |
| Класс стойкости к коррозии | 2 |
Описание
Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка.
- Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
Технические характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 100 |
| Перфорация в основании для монтажа | Нет |
| Степень защиты - IP | IP00 |
| Класс стойкости к коррозии | 2 |
| Перфорированная боковая стенка | Нет |
| Отклонение - угол | 45 |
| Изменение направления | Горизонтальный (-ая) |
| Цвет | Чисто белый |
| Исполнение для больших расст-усиленный | Нет |
| Модель или исполнение | Интегрированный разъем |
| Вид или марка материала | Прочее |
| Вес, кг | 4,67 |
| Монтажная температура, °C | -50...40 |
| Толщина металла, мм | 2.0 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Подходит для обеспеч целостности цепи | Нет |
| Длина, мм | 610 |
| Материал | Сталь |
| Ширина ответвления, мм | 500 |
| Толщина цинкового покрытия, мкм | 10 |
| Высота кабельного лотка , мм | 100 |
| Защитное покрытие поверхности | Порошковая окраска |
| Ширина, мм | 500 |
| Температура эксплуатации, °C | -50...40 |
| Номер цвета RAL | 9016 |
| Нержавеющая сталь травлёная | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084494297 | 4610084494297 |
| Вес брутто, кг | 4.67 | 4.67 |
| Вес нетто, кг | 4.67 | 4.67 |
| Объем, м^3 | 0.032603 | 0.032603 |
| Длина, см | 61 | 61 |
| Высота, см | 10.2 | 10.2 |
| Ширина, см | 52.4 | 52.4 |
| Способ нанесения информации | На стикер | На стикер |
