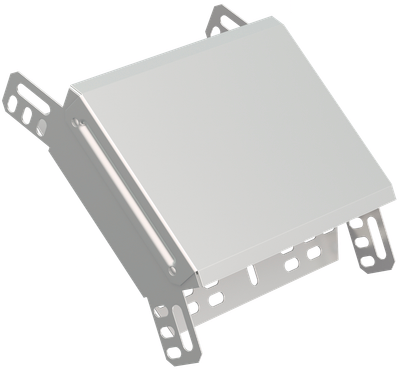

ESCA Поворот вертикальный внешний 45град 100х200мм IEK
Основные характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 100 |
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Вес, кг | 0,76 |
Описание
Поворот на 45° вертикальный внешний служит для организации вертикального поворота кабельной трассы на 45°. Данный аксессуар поставляется в комплекте с крышкой.
Все аксессуары для металлических лотков изготовлены из стали горячего цинкования методом Сендзимира (защитный слой цинка 10-20 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Технические характеристики
| Ширина кабельного лотка , мм | 200 |
| Высота, мм | 100 |
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Вес, кг | 0,76 |
| Ширина ответвления, мм | 200 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Высота кабельного лотка , мм | 100 |
| Толщина металла, мм | 0.8 |
| Отклонение - угол | 45 |
| Нержавеющая сталь травлёная | Нет |
| Класс стойкости к коррозии | 2 |
| Модель или исполнение | Интегрированный разъем |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Материал | Сталь |
| Перфорация в основании для монтажа | Нет |
| Ширина, мм | 200 |
| Температура эксплуатации, °C | -50...40 |
| Длина, мм | 258 |
| Степень защиты - IP | IP20 |
| Монтажная температура, °C | -50...40 |
| Вид или марка материала | Сталь оцинкованная |
| Перфорированная боковая стенка | Нет |
| Номер цвета RAL | 7047 |
| Подходит для обеспеч целостности цепи | Нет |
| Толщина цинкового покрытия, мкм | 10 |
| Исполнение для больших расст-усиленный | Нет |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.74 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.63 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.22 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.87 MB)
3D-модель, STEP-формат (STEP, 629.15 KB)
nanoCAD BIM Электро, База оборудования (SDF, 88.83 MB)
nanoCAD BIM Электро, База оборудования (SDF, 88.83 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.94 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.08 MB)
Revit, База оборудования (RAR, 39.37 MB)
EPLAN, База EPLAN (ZIP, 4.29 MB)
Программное обеспечение
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4606056196580 | 4606056196580 |
| Вес брутто, кг | 0.8 | 0.8 |
| Вес нетто, кг | 0.76 | 0.76 |
| Объем, м^3 | 0.006396 | 0.006396 |
| Длина, см | 26 | 26 |
| Высота, см | 10.5 | 12 |
| Ширина, см | 20.5 | 20.5 |
| Способ нанесения информации | На стикер | На стикер |
