ESCA Разветвитель Т-образный 50х200мм IEK

Артикул:

Основные характеристики

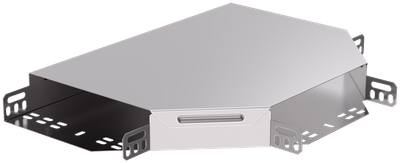

Разветвитель Т-образный служит для организации Т-образного ответвления кабельной трассы. Данный аксессуар поставляется в комплекте с крышкой.

Все аксессуары для металлических лотков изготовлены из стали горячего цинкования методом Сендзимира (защитный слой цинка 10-20 мкм).

Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.

Ширина кабельного лотка , мм	200
Высота кабельного лотка , мм	50
Высота, мм	50
Толщина металла, мм	0,8
Климатическое исполнение	У2, ХЛ2, УХЛ2, ОМ2
Конструктивное исполнение	Тройник горизонтальный
Вид или марка материала	Прочее
Ширина ответвления, мм	200
Модель или исполнение	Интегрированный разъем
Длина, мм	330
Цвет	Светло-серый
Ширина, мм	200
Подходит для обеспеч целостности цепи	Нет
Вес, кг	1,86
Материал	Сталь
Степень защиты - IP	IP20
Защитное покрытие поверхности	Оцинковка по методу Сендзимира
Номер цвета RAL	7047
Исполнение для больших расст-усиленный	Нет
Нержавеющая сталь травлёная	Нет

Сертификаты
- Отказное письмо 043 (PDF, 24.55 MB)
- Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Паспорта и РЭ
- Руководство По Эксплуатации (PDF, 8.90 MB)
- Краткое руководство по эксплуатации (PDF, 3.04 MB)
Информационные материалы
- Презентация (PDF, 12.89 MB)
Дополнительные изображения
- Габаритный Чертеж (JPG, 4.13 MB)
- ОКЛ (RAR, 99.02 MB)
Модели для проектировщиков
Программное обеспечение
- Программа расчета кабельных трасс "Лотки 3.1" (EXE, 17.00 MB)

	Индивидуальная	Транспортная
Количество	1	1
Единицы измерения	шт	шт
Тип упаковки	СТРЕТЧ-ПЛЁНКА	СТРЕТЧ-ПЛЁНКА
Материал упаковки	ПОЛИЭТИЛЕН (PE)	ПОЛИЭТИЛЕН (PE)
Штрихкод	4606056197594	4606056197594
Вес брутто, кг	1.9	1.9
Вес нетто, кг	1.9	1.9
Объем, м^3	0.008349	0.008349
Длина, см	46	46
Высота, см	5.5	5.5
Ширина, см	33	33
Способ нанесения информации	На стикер	На стикер
