ESCA 3 Крестовина 35х100-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 35 |
| Подходит для обеспеч целостности цепи | Нет |
| Материал | Сталь |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
Описание

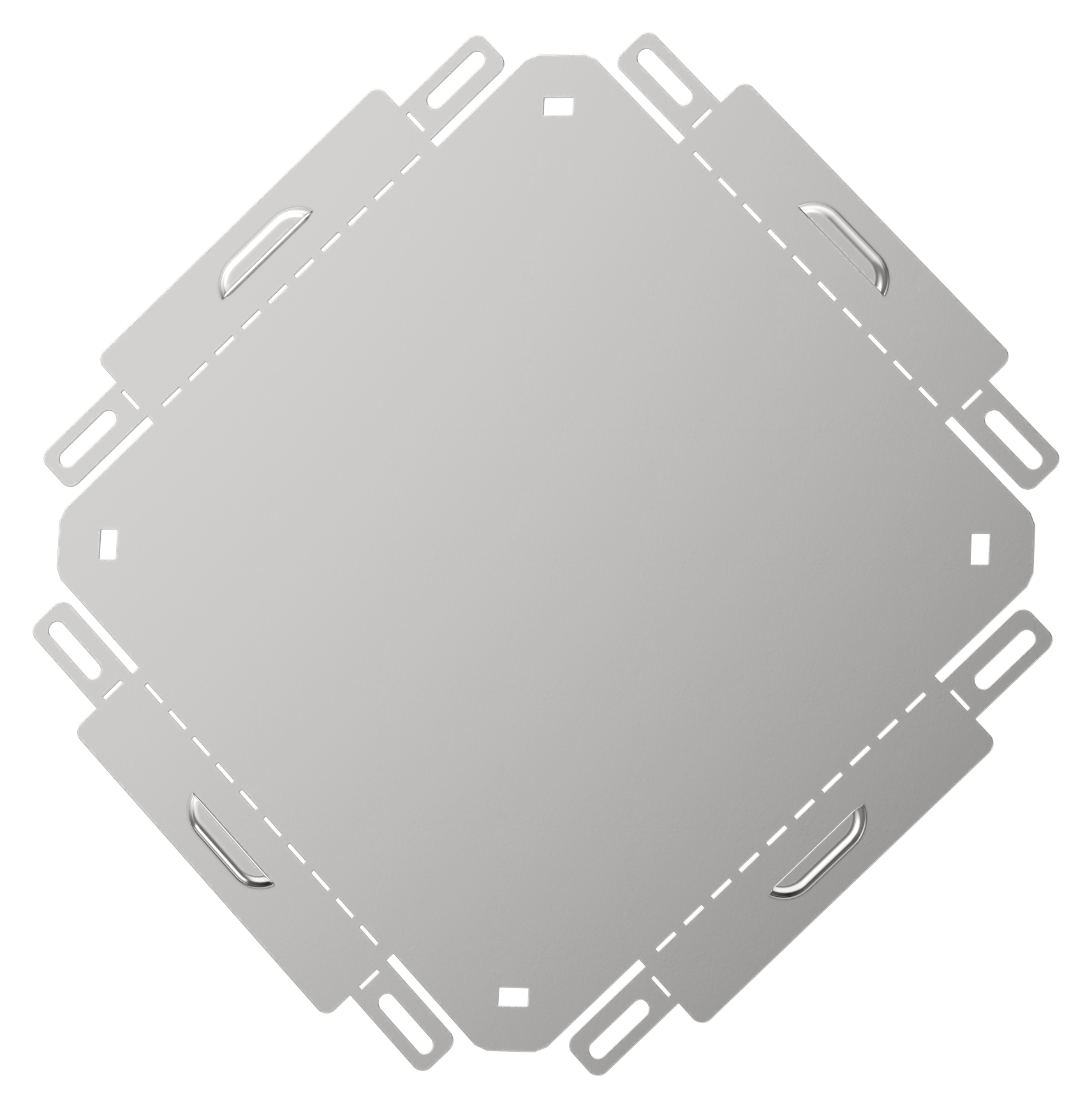

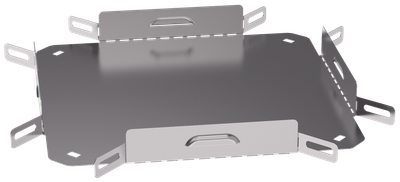

Крестовина предназначен для организации X-образного разветвления кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота кабельного лотка , мм | 35 |
| Подходит для обеспеч целостности цепи | Нет |
| Материал | Сталь |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Ширина, мм | 100 |
| Вид или марка материала | Прочее |
| Толщина цинкового покрытия, мкм | 11 |
| Длина, мм | 401 |
| Вес, кг | 0,56 |
| Ширина ответвления, мм | 100 |
| Степень защиты - IP | IP00 |
| Монтажная температура, °C | -50...40 |
| Цвет | Светло-серый |
| Температура эксплуатации, °C | -50...40 |
| Класс стойкости к коррозии | 2 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Высота, мм | 35 |
| Нержавеющая сталь травлёная | Нет |
| Номер цвета RAL | 7047 |
| Модель или исполнение | Интегрированный разъем |
| Толщина металла, мм | 0,6 |
Документация
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084644272 |
| Вес брутто, кг | 5.6 |
| Вес нетто, кг | 5.6 |
| Объем, м^3 | 0.004948 |
| Длина, см | 37.6 |
| Высота, см | 3.5 |
| Ширина, см | 37.6 |
| Способ нанесения информации | На стикер |
