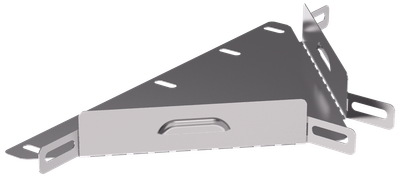

ESCA 3 Отвод Т-образный 35х50-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота кабельного лотка , мм | 35 |
| Модель или исполнение | Интегрированный разъем |
| Температура эксплуатации, °C | -50...40 |
| Цвет | Светло-серый |
Описание

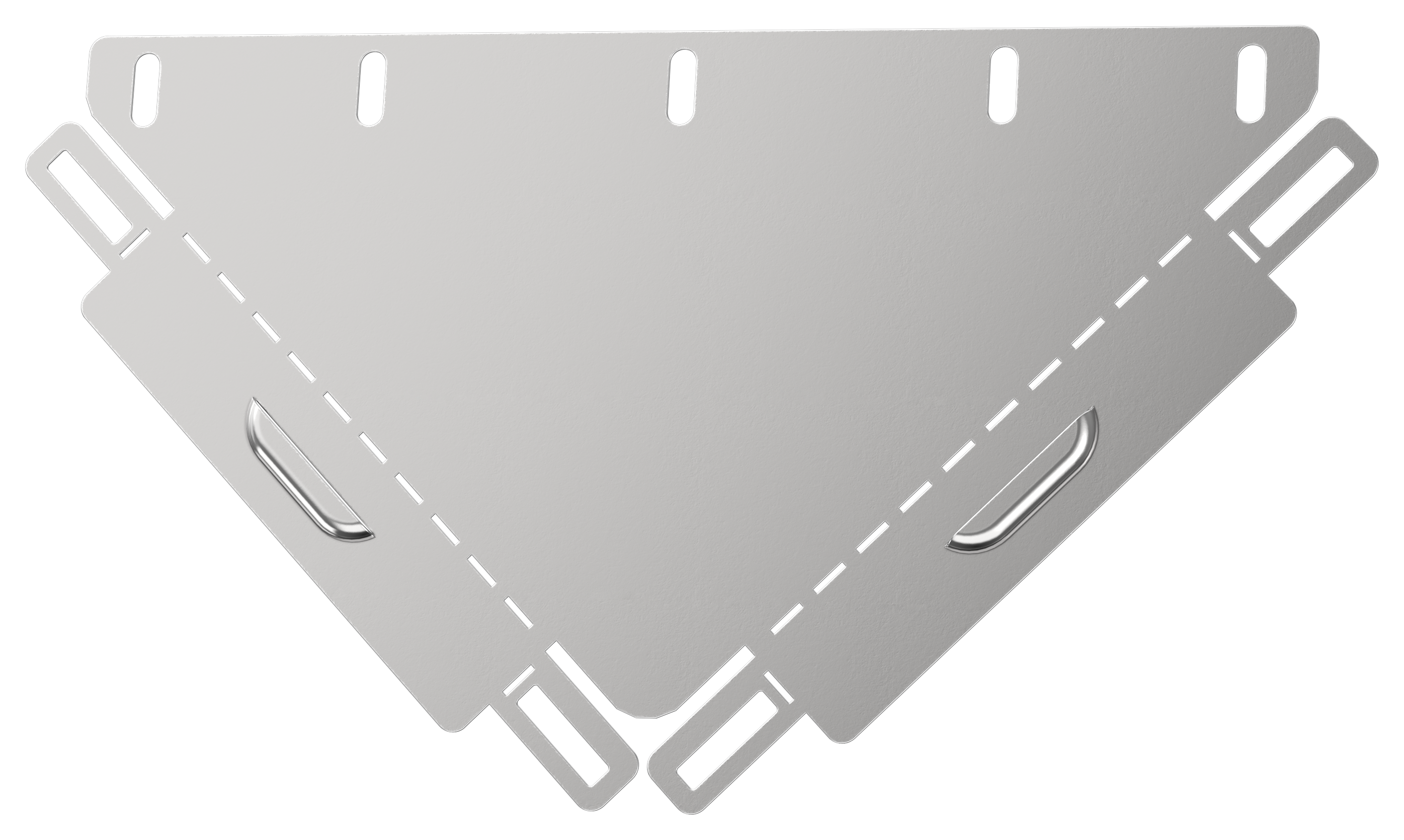

Отвод Т-образный горизонтальный предназначен для организации Т-образного или X-образного отвода кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 50 |
| Высота кабельного лотка , мм | 35 |
| Модель или исполнение | Интегрированный разъем |
| Температура эксплуатации, °C | -50...40 |
| Цвет | Светло-серый |
| Ширина, мм | 50 |
| Нержавеющая сталь травлёная | Нет |
| Номер цвета RAL | 7047 |
| Толщина цинкового покрытия, мкм | 10 |
| Степень защиты - IP | IP00 |
| Конструктивное исполнение | Отвод Т-образный горизонтальный |
| Толщина металла, мм | 0,6 |
| Материал | Сталь |
| Ширина ответвления, мм | 50 |
| Длина, мм | 331 |
| Вес, кг | 0,22 |
| Вид или марка материала | Прочее |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Монтажная температура, °C | -50...40 |
| Высота, мм | 35 |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Класс стойкости к коррозии | 2 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084644951 |
| Вес брутто, кг | 2.2 |
| Вес нетто, кг | 2.2 |
| Объем, м^3 | 0.002591 |
| Длина, см | 36.3 |
| Высота, см | 3.5 |
| Ширина, см | 20.4 |
| Способ нанесения информации | На стикер |
