ESCA 3 Поворот 45град 50х50-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 50 |
| Монтажная температура, °C | -50...40 |
| Степень защиты - IP | IP00 |
| Температура эксплуатации, °C | -50...40 |
Описание

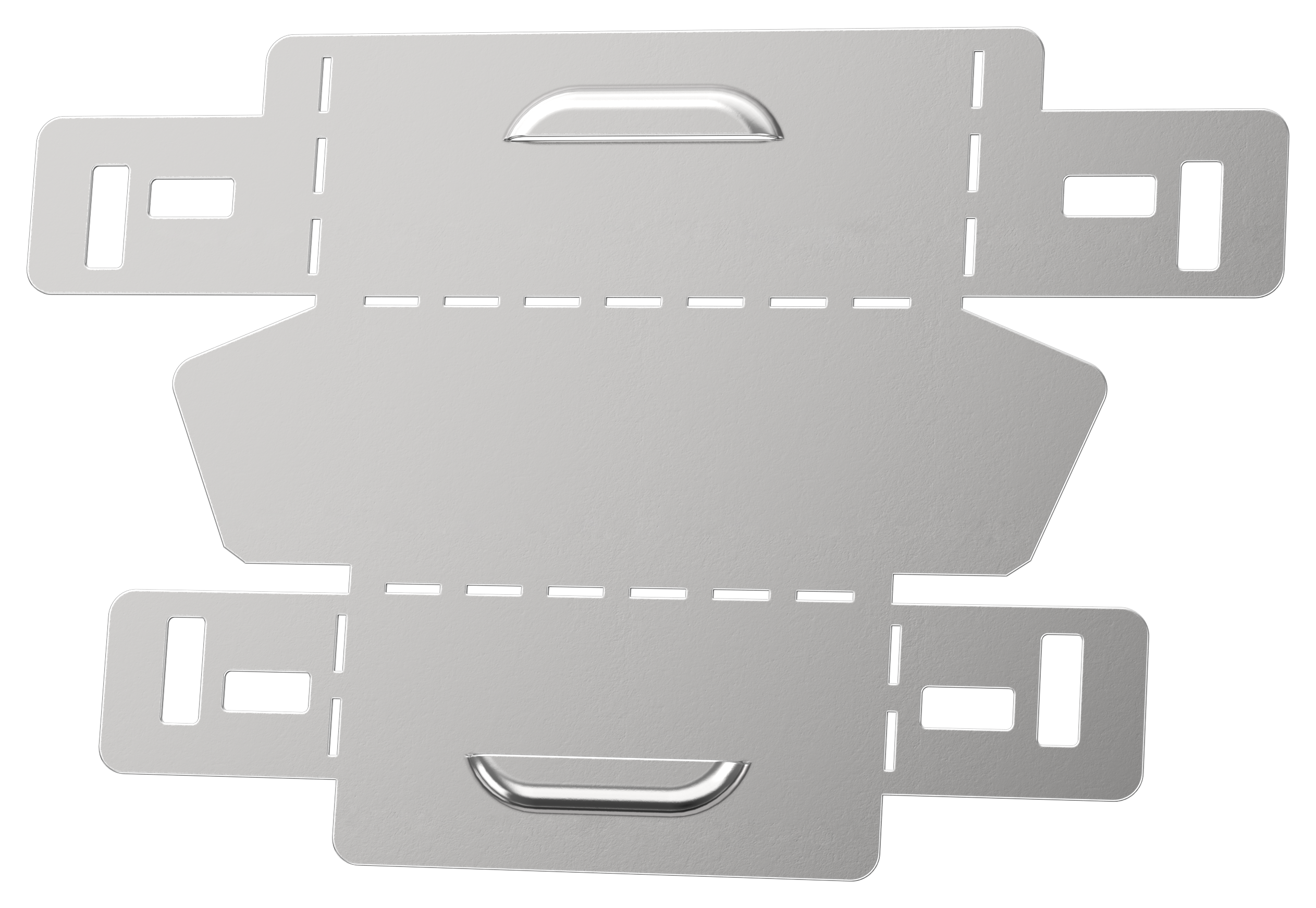

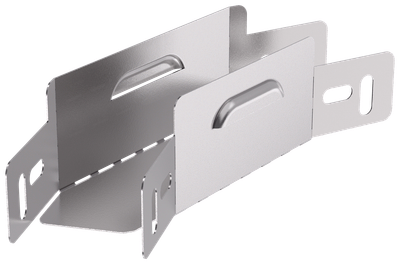

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 50 |
| Монтажная температура, °C | -50...40 |
| Степень защиты - IP | IP00 |
| Температура эксплуатации, °C | -50...40 |
| Цвет | Светло-серый |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Материал | Сталь |
| Номер цвета RAL | 7047 |
| Исполнение для больших расст-усиленный | Нет |
| Перфорированная боковая стенка | Нет |
| Вид или марка материала | Прочее |
| Высота кабельного лотка , мм | 50 |
| Модель или исполнение | Интегрированный разъем |
| Длина, мм | 22 |
| Ширина ответвления, мм | 500 |
| Толщина цинкового покрытия, мкм | 10 |
| Класс стойкости к коррозии | 2 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Вес, кг | 0,12 |
| Подходит для обеспеч целостности цепи | Нет |
| Толщина металла, мм | 0.6 |
| Отклонение - угол | 45 |
| Ширина, мм | 500 |
| Изменение направления | Горизонтальный (-ая) |
| Перфорация в основании для монтажа | Нет |
Документация
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084645699 |
| Вес брутто, кг | 1.2 |
| Вес нетто, кг | 1.2 |
| Объем, м^3 | 0.001231 |
| Длина, см | 23.3 |
| Высота, см | 3.5 |
| Ширина, см | 15.1 |
| Способ нанесения информации | На стикер |
