ESCA 3 Поворот 45град 80х100-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 80 |
| Подходит для обеспеч целостности цепи | Нет |
| Модель или исполнение | Интегрированный разъем |
| Перфорация в основании для монтажа | Нет |
Описание

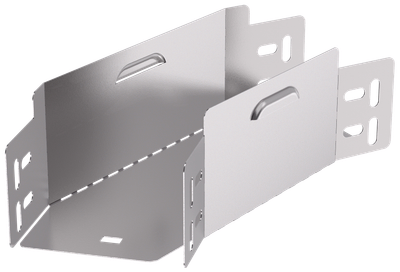

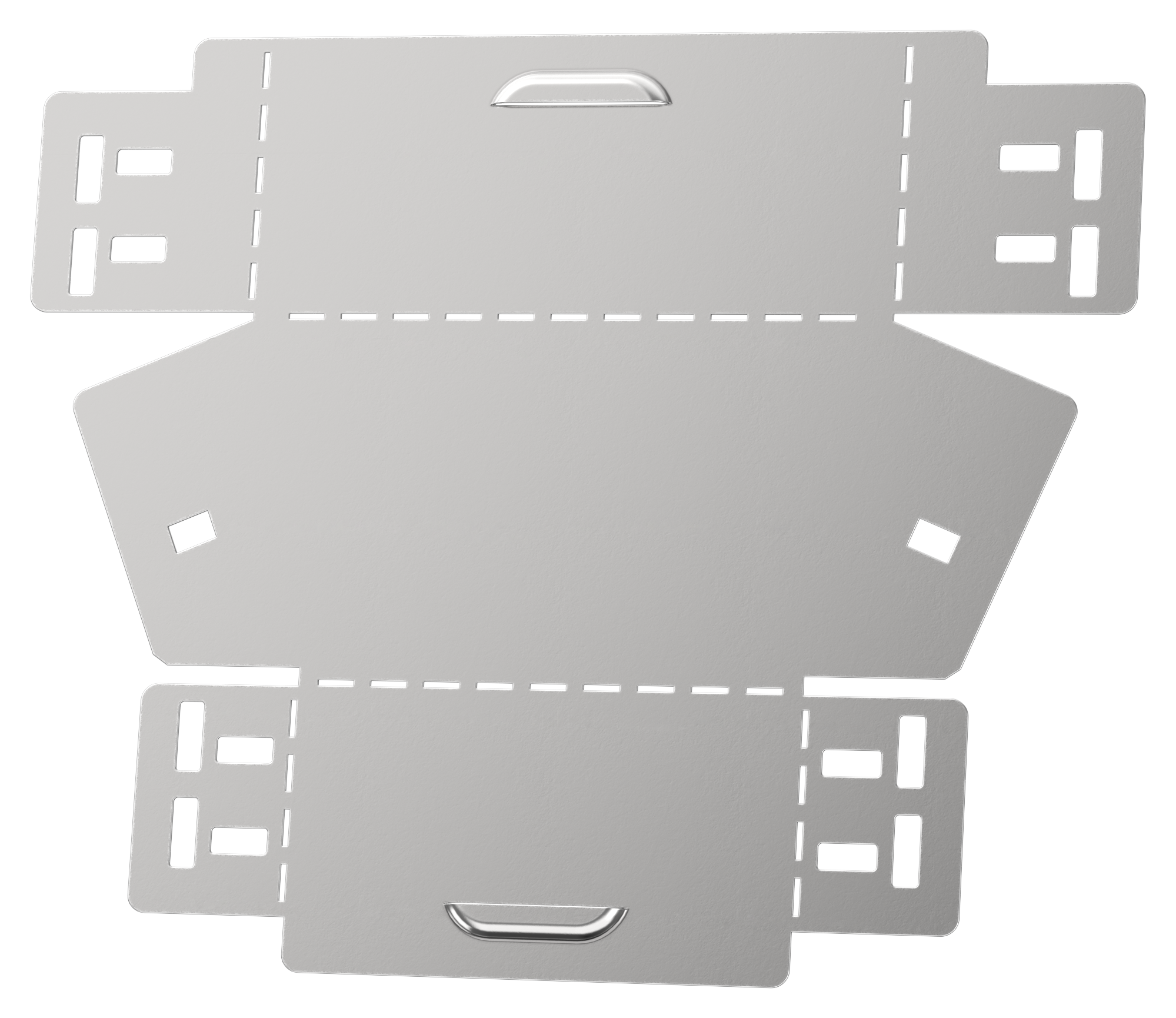

Поворот горизонтальный на 45° предназначен для организации поворота кабельной трассы в горизонтальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 80 |
| Подходит для обеспеч целостности цепи | Нет |
| Модель или исполнение | Интегрированный разъем |
| Перфорация в основании для монтажа | Нет |
| Отклонение - угол | 45 |
| Изменение направления | Горизонтальный (-ая) |
| Толщина цинкового покрытия, мкм | 10 |
| Степень защиты - IP | IP00 |
| Монтажная температура, °C | -50...40 |
| Длина, мм | 303 |
| Перфорированная боковая стенка | Нет |
| Ширина ответвления, мм | 100 |
| Цвет | Светло-серый |
| Ширина, мм | 100 |
| Класс стойкости к коррозии | 2 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина металла, мм | 0.6 |
| Вид или марка материала | Прочее |
| Высота кабельного лотка , мм | 80 |
| Исполнение для больших расст-усиленный | Нет |
| Температура эксплуатации, °C | -50...40 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Номер цвета RAL | 7047 |
| Материал | Сталь |
| Вес, кг | 0,30 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084646955 |
| Вес брутто, кг | 3 |
| Вес нетто, кг | 3 |
| Объем, м^3 | 0.002877 |
| Длина, см | 31.5 |
| Высота, см | 3.5 |
| Ширина, см | 26.1 |
| Способ нанесения информации | На стикер |
