ESCA 3 Поворот вертикальный внешний 45град 100х150-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 100 |
| Исполнение для больших расст-усиленный | Нет |
| Материал | Сталь |
| Модель или исполнение | Интегрированный разъем |
Описание

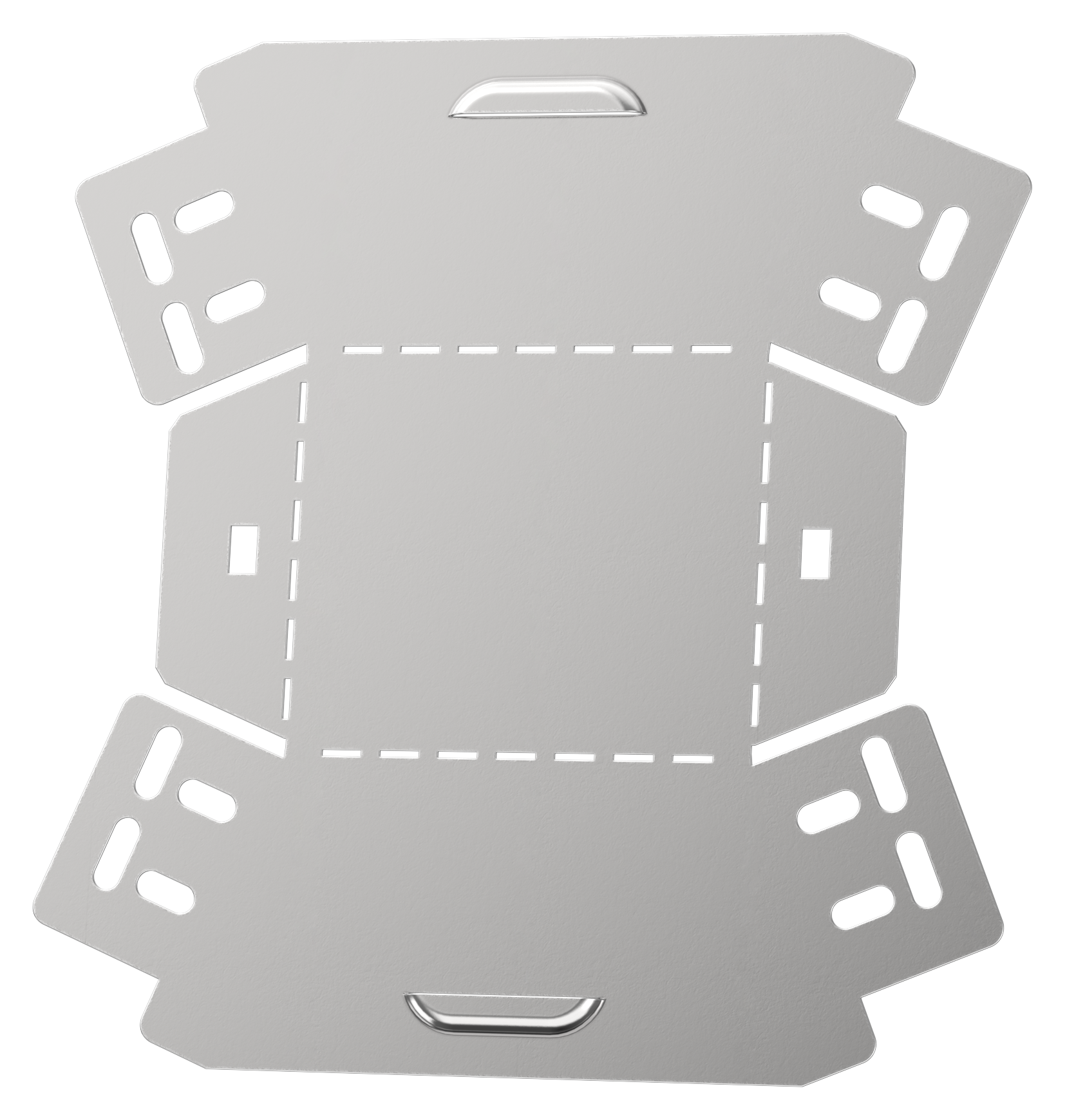

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 150 |
| Высота, мм | 100 |
| Исполнение для больших расст-усиленный | Нет |
| Материал | Сталь |
| Модель или исполнение | Интегрированный разъем |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Класс стойкости к коррозии | 2 |
| Температура эксплуатации, °C | -50...40 |
| Толщина цинкового покрытия, мкм | 10 |
| Перфорация в основании для монтажа | Нет |
| Отклонение - угол | 45 |
| Подходит для обеспеч целостности цепи | Нет |
| Вид или марка материала | Прочее |
| Толщина металла, мм | 0.6 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Номер цвета RAL | 7047 |
| Монтажная температура, °C | -50...40 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Степень защиты - IP | IP00 |
| Перфорированная боковая стенка | Нет |
| Ширина, мм | 150 |
| Цвет | Светло-серый |
| Длина, мм | 244 |
| Высота кабельного лотка , мм | 100 |
| Ширина ответвления, мм | 150 |
| Вес, кг | 0,33 |
Документация
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084646313 |
| Вес брутто, кг | 3.3 |
| Вес нетто, кг | 3.3 |
| Объем, м^3 | 0.003221 |
| Длина, см | 26.3 |
| Высота, см | 3.5 |
| Ширина, см | 35 |
| Способ нанесения информации | На стикер |
