ESCA 3 Поворот вертикальный внешний 45град 50х50-0,6 IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 50 |
| Вес, кг | 0,13 |
| Толщина цинкового покрытия, мкм | 10 |
| Отклонение - угол | 45 |
Описание

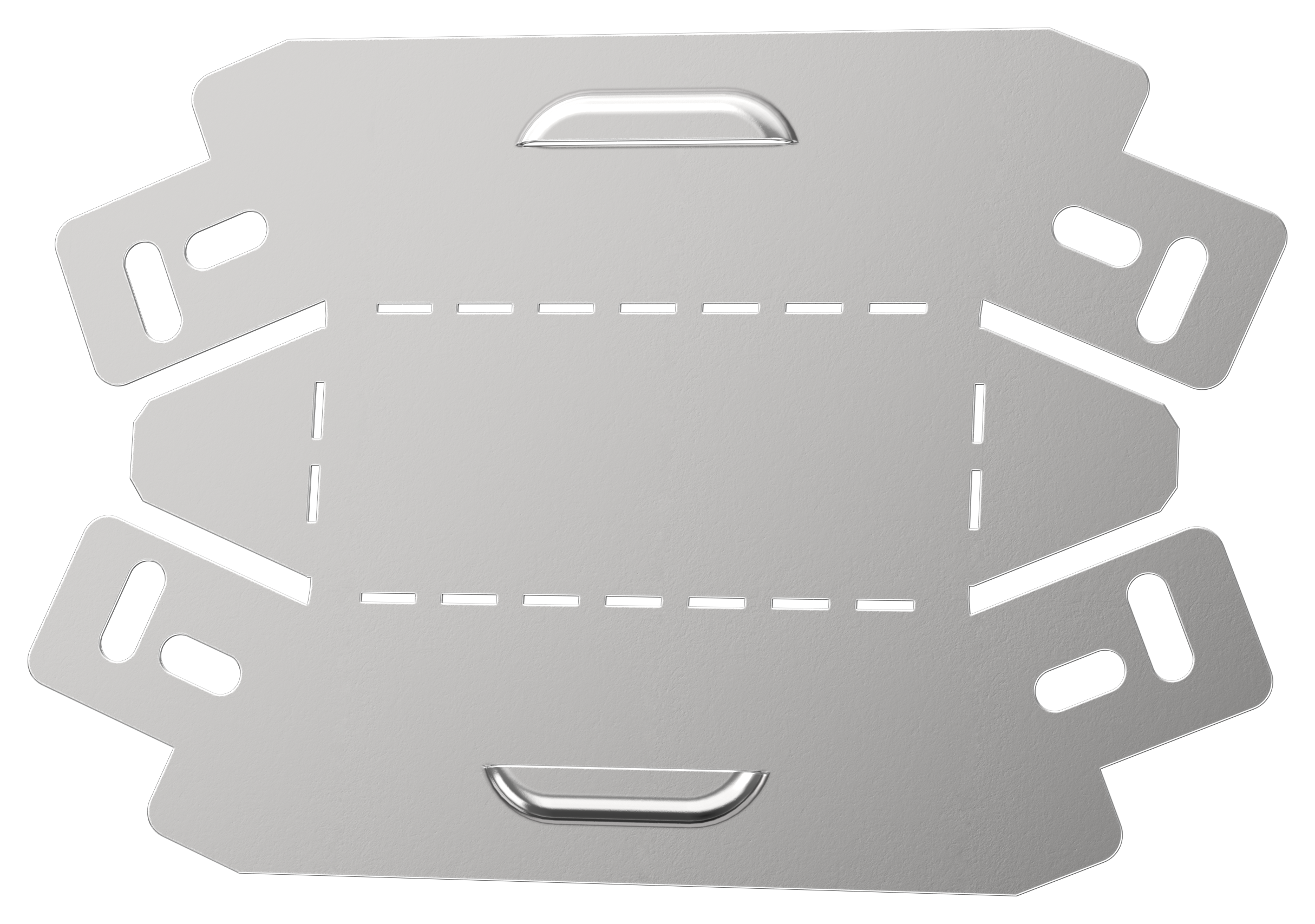

Поворот вертикальный внешний на 45° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Аксессуар поставляется в плоском виде, имеет направляющую перфорацию для сгиба и сборки изделия перед установкой. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом Сендзимира (защитный слой цинка не менее 5-10 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Компактная упаковка: поставляется в плоском виде.
Технические характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 50 |
| Вес, кг | 0,13 |
| Толщина цинкового покрытия, мкм | 10 |
| Отклонение - угол | 45 |
| Класс стойкости к коррозии | 2 |
| Исполнение для больших расст-усиленный | Нет |
| Степень защиты - IP | IP00 |
| Высота кабельного лотка , мм | 50 |
| Перфорированная боковая стенка | Нет |
| Монтажная температура, °C | -50...40 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина металла, мм | 0.6 |
| Цвет | Светло-серый |
| Подходит для обеспеч целостности цепи | Нет |
| Вид или марка материала | Прочее |
| Модель или исполнение | Интегрированный разъем |
| Длина, мм | 209 |
| Перфорация в основании для монтажа | Нет |
| Температура эксплуатации, °C | -50...40 |
| Ширина ответвления, мм | 500 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Материал | Сталь |
| Ширина, мм | 500 |
| Номер цвета RAL | 7047 |
Документация
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Транспортная | |
|---|---|
| Количество | 10 |
| Единицы измерения | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4610084643930 |
| Вес брутто, кг | 1.3 |
| Вес нетто, кг | 1.3 |
| Объем, м^3 | 0.001181 |
| Длина, см | 22.5 |
| Высота, см | 3.5 |
| Ширина, см | 15 |
| Способ нанесения информации | На стикер |
